智能远程传输终端DRRTU02

产品详情
编号 DRRTU02

在水务系统中,一个小区可能共用一台大表,大表往往还伴随一些其他传感器,如压力传感、水质传感等。这些产品往往不具备数据上传能力,而需要人工进行抄读,效率低下。又由于大表往往数量少,相关传感器涉及到的厂家又很多,在集中抄表的当下,这个区域变成了物联网的边缘地带而得不到重视。

本RTU(远程数据传输单元)是为了解决这个问题而设计的,支持1拖8或1拖16的上传相关传感器,对不同厂家传感器可以跨厂家支持。


设备上电后,使用东日的RTU产品APP(设备要求:安卓5.0以上,支持BLE蓝牙)或手机小程序,通过蓝牙连接设备,可进行设备信息获取与配置。配置流程如下。

1、打开微信,搜索“RTU管理设备”进入微信小程序

2、打开手机蓝牙、定位功能

3、点击屏幕下发蓝牙功能,进入设备蓝牙连接界面,选择蓝牙名称为DRBTM05的设备进行连接。

4、点击屏幕下方“仪表”进行外设配置添加,在“仪表”界面点击右下角“+”号进行添加外设配置

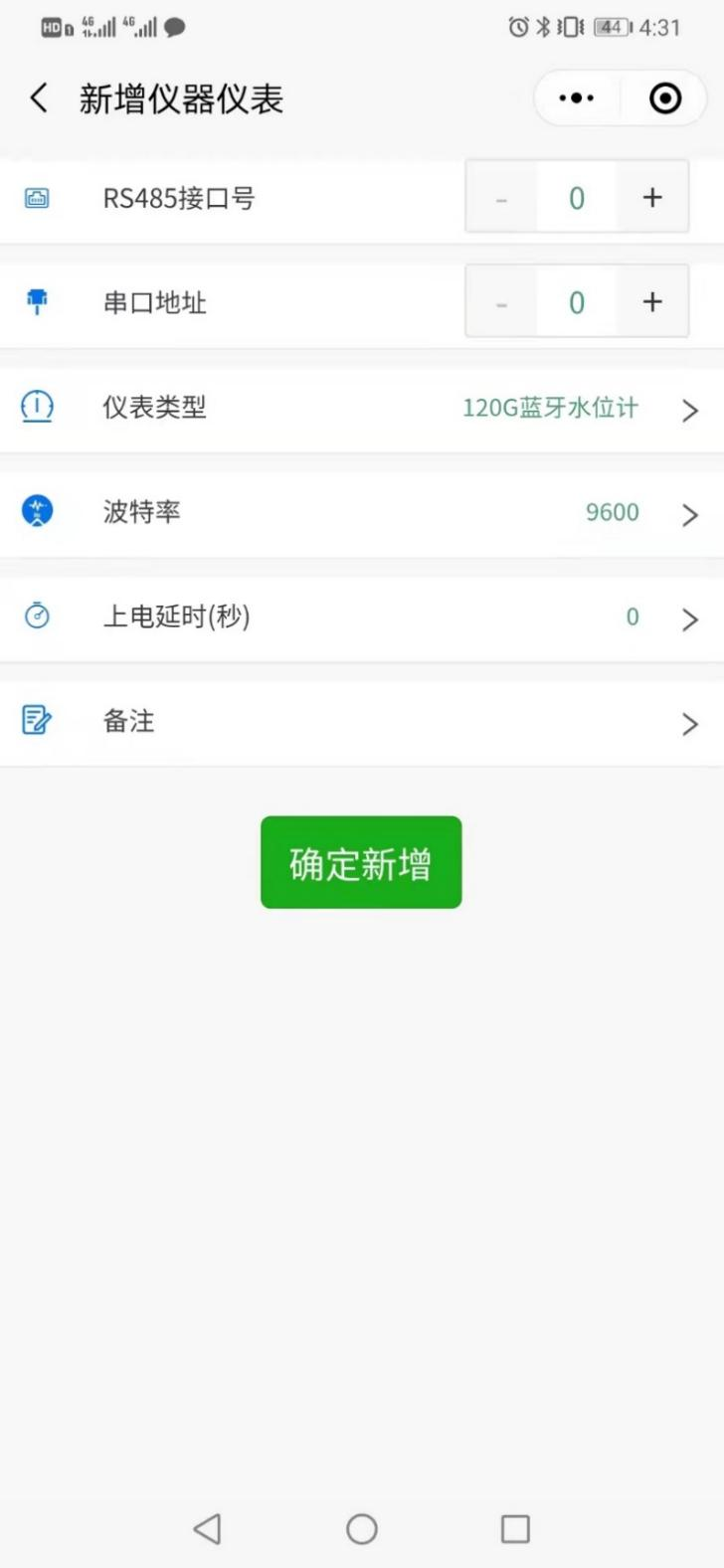

5、进入“新增仪器仪表”界面,根据外设的规格书说明的,填上“RS485接口号”“串口地址”“波特率”等参数,仪表类型在下拉选项里面选择对应的仪表类型,确定新增以后即可完成添加

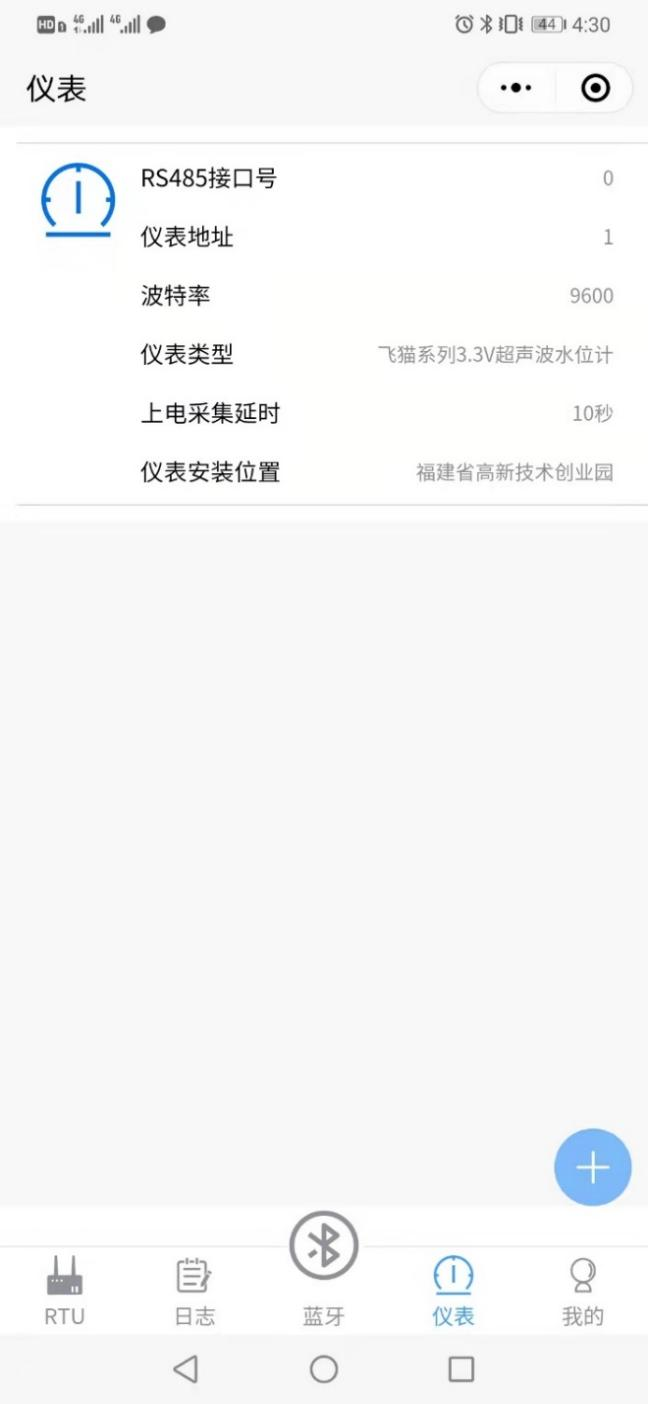

6、返回“仪表”面,可以看到已经添加的设备,点击已经添加的仪表,在下拉菜单上点击“详细信息”,即可进入对应外设的参数读取界面

如需修改外设配置,点击下拉菜单中的“修改”,即可进入仪表配置界面进行修改。
