湿度变送器(DRTU-TH03)
产品介绍:
DRTU-TH03 是高精度的智慧型湿度变送器,采用壁挂式防水壳,安装方便,防护等级高。
DC5V~30V 宽供电范围,更易于系统集成。
信号传输采用两线制 4-20mA,供电线和信号线合并,能节省大量线缆,且抗干扰性能优越。
探头内置瑞士 Sensirion 品牌高精度湿度传感芯片,采样精度高、稳定性好。
应用场景:
饲养圈舍 农业大棚 花卉培养 工厂车间 室内体育馆 工业过程监控 洁净室 仓库存储 医药存储 电子行业 生物化工 智慧楼宇

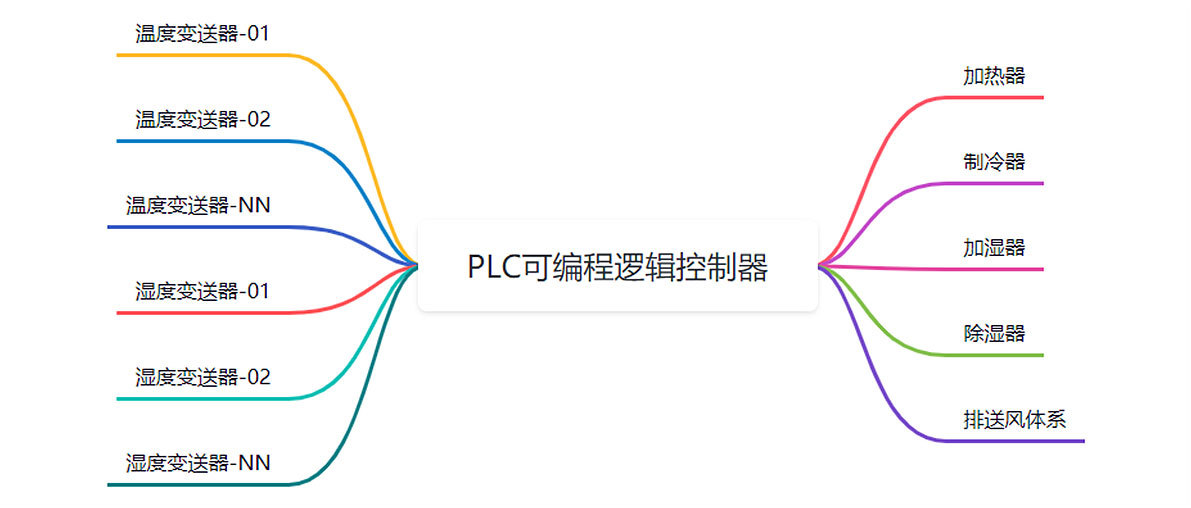

温湿度变送器工作模式:
技术参数:
参数 |
典型值 |
单位 |

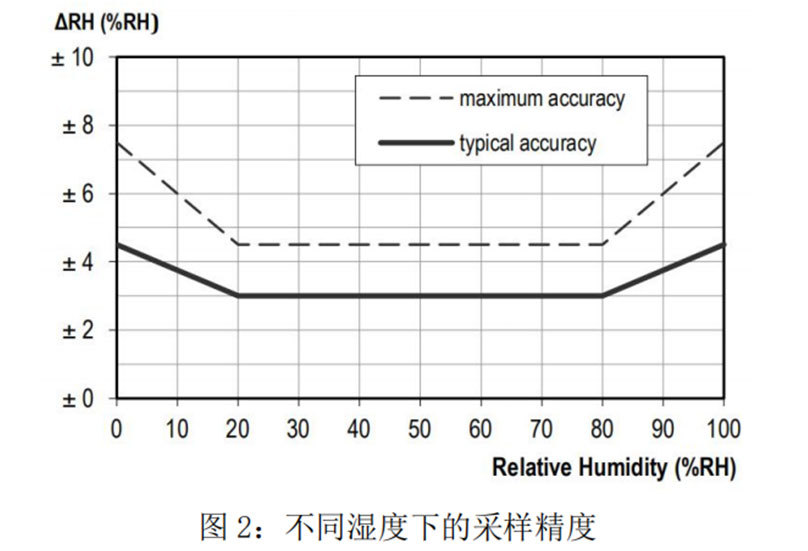

测量精度 |
±3 |
%RH |
测量范围 |
0~100 |
%RH |
工作温度 |
-20~+80 |
℃ |
工作电压 |
5~30 |
V |
信号电流 |
4~20 |
mA |
最大功耗 |
0.66 |
W |
响应时间 |
8 |
S |
长期稳定度 |
<0.25 |
%RH/年 |
尺寸 |
90*57.5*35.5 |
mm |
安装方式 |
壁挂式 |
/ |
产品绝对最大额定值:
参数 |
最小值 |
最大值 |
单位 |
供电电压 |
-0.3 |
30 |
V |
静电(HBM) |
- |
±8000 |
V |
电流与湿度的关系:
湿度 vs 电流计算公式::%RH=%(ImA-4mA)/0.16mA
湿度探头故障电流:21mA
型号代码说明:
DRTU-T02 |
LXX |
代码说明 |
|
-L00 |
传感器出线长度:0 |
|
-L20 |
传感器出线长度:2 米 |
|
-L25 |
传感器出线长度:2.5 米 |
|
-L30 |
传感器出线长度:3 米 |

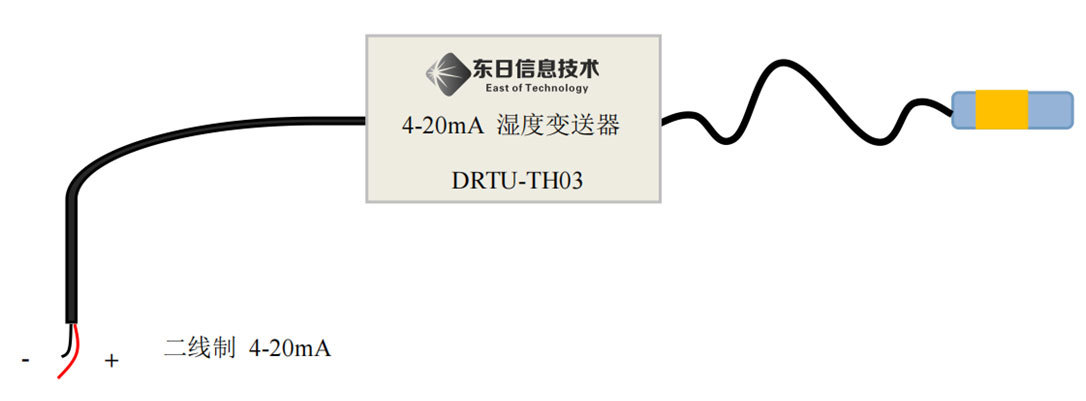

接线说明:
图3:接线说明
温度湿度变送器与温度湿度传感器的区别:
区别项目 |
温度、湿度变送器 |
温度、湿度传感器 |
工作原理 |
把传感器采集到的微弱的电信号放大以便转送或启动控制元件。 |
把非电物理量如温度、湿度、压力、液位、物料、气体特性等转换成电信号或把物理量如压力、液位等直接送到变送器。 |
工作方式 |
将非标准电信号转换为标准电信号的仪器 |
将物理信号转换为电信号的器件,过去常讲物理信号,现在其他信号也有了。 |
输出信号 |
电流4-20毫安、电压0-5V、0-10V或者485信号,是经过了变送模块处理后的信号。 |
电阻信号、数字信号 |
结 构 |
包括两部分:温度、湿度传感器探头和变送模块。 |
通常都是由一个元件封装而成的 |
