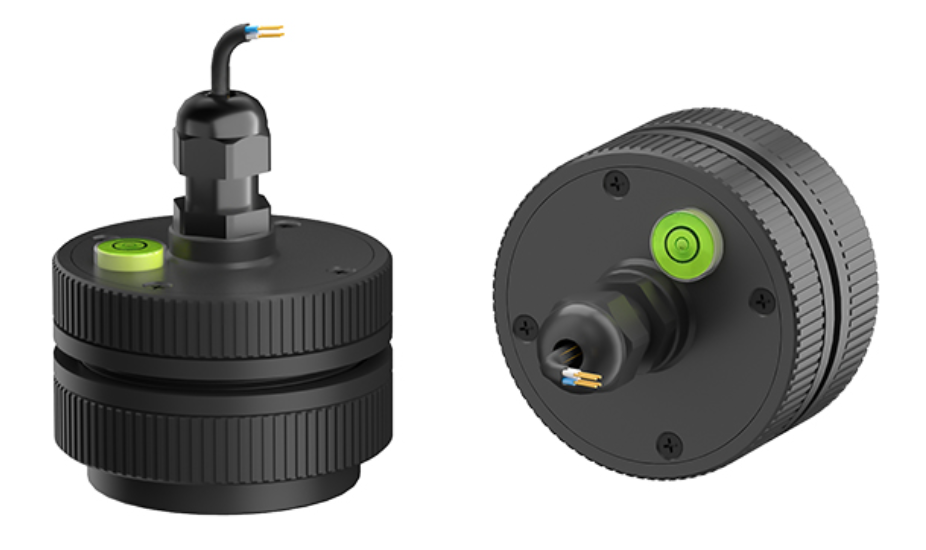

60GHZ智能调频雷达液（物）位计

产品介绍：



DRRADAR01 是东日信息自主研发的一款超低功耗 RS485 总线 PCR 雷达（脉冲相干雷达）测距设备，它利用雷达波反射对被检测物进行非接触式检测，可实现 0.22~12.5 米范围内的测距功能，精度达到毫米级别。产品主要用于检测传感器到被测表面的距离值。

产品特点：



  1. 宽压供电：3.4v~28v；
  2. 超低功耗：待机电流~20uA ,默认设置下单次测距功耗~0.8uAh（测距功耗受采样参数设置影响）；
  3. 防水防尘等级高：IP68；
  4. 顶部加装水平仪，确保垂直安装；
  5. 测量范围大：0.22m~12.5m(距离越长，对测试环境、角度要求越高)；

主要技术指标：



  1. 雷达频率：60GHZ;
  2. 测距范围：0.22m~12.5m（室温，在空气中传播）；
  3. 盲区范围：0~0.22m；
  4. 半功率角：~5°；
  5. 精度：理想测试条件下 1‰（采样和滤波参数的设置、以及被测物不同等都会影响测距精度）；
  6. 分辨率：1mm；
  7. 供电电压：直流 3.4V～28V；
  8. 待机休眠电流：~20uA;
  9. 通信总线：RS485；
  10. 通信协议：MODBUS 协议；
  11. 通信波特率：默认 4800bps；
  12. 电缆出线：4 芯，2 线电源和 2 线 RS485；
  13. 工作环境温度：-30～+80℃；
  14. 工作环境湿度：≤90%RH 非凝结；
  15. 采集延时：发送测距指令最晚 0.8 秒内可以返回结果。

测量范围的影响与雷达测距的优缺点：



12.5 米指的是 DRRADAR01 的最远量程，实际检测效果与被测物的反射率和平整度有关。比如检测钢板或者平静的水面，DRRADAR01 可以测到 12 米； 但如果检测反射率低且不平整的目标，比如人体，则检测的最远距离将只剩 4 米左右。

PCR 雷达测距对比超声波与红外测距的优缺点：



对比项目

PCR雷达

超声波

红外

一致性

√

×

√

不易受同频段信号干扰

√

×

√

不易受照明环境干扰

√

√

×

不易受污垢、灰尘等覆盖干扰

√

√

×

盲区短小

√

×

√

可穿透水

×

×

√

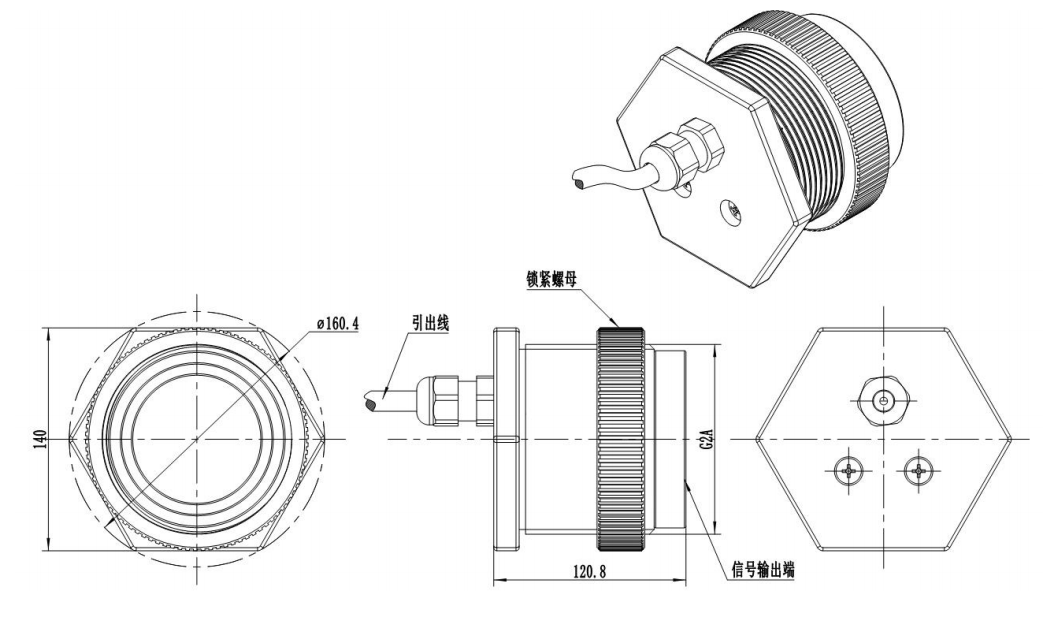

产品尺寸：



接线方式：

供电电源：   红线： 电源+    黑线： 电源–

RS485通讯： 蓝线： A        黄线：B

*Note：电源线带反接保护。
