LoRa透传模块（DRLM41）

关键词：

所属分类：

LoRa透传模块

DRLM41模块是东日信息自主开发的一款无线透明传输串口模块，基于ST 公司的高集成度LoRa SOC处理器设计，工作在470M~510MHz 频段（ISM频段），利用LoRa扩频技术，完成了无线信号的发射、接收、纠错，不包括其他应用层协议，将带来更远的通讯距离，更低功耗，抗干扰能力强等优势。

电话：

0591-87323661

相关产品

在线咨询

LoRa透传模块（DRLM41）

产品简介：

本模块提供TTL /UART通讯接

应用场景：

产品特色功能：

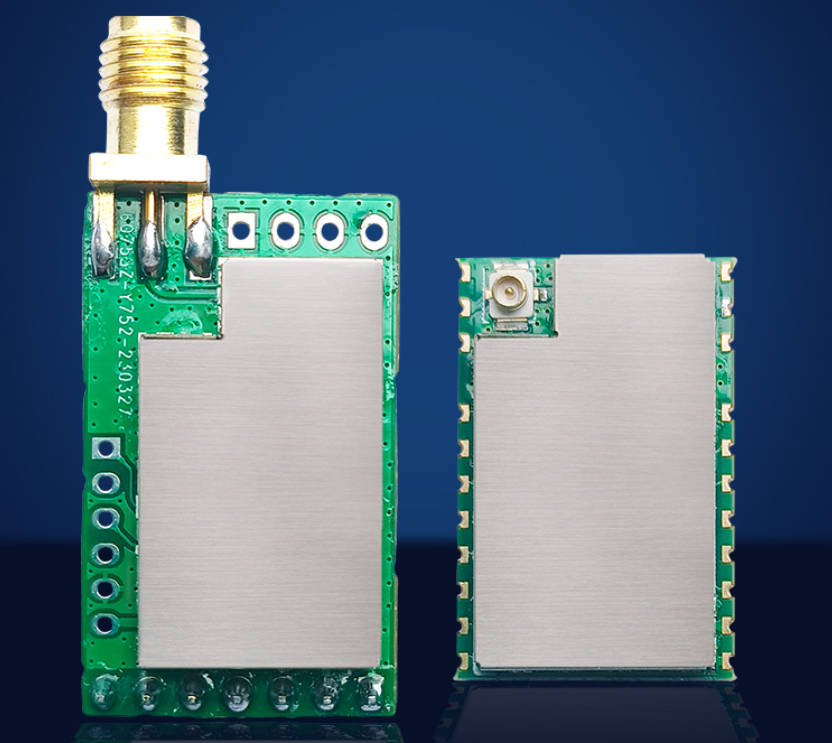

●模块含DIP(后缀D22)和SMD(后缀S22)两种封装形式，方便客户在不同应用上的集成。

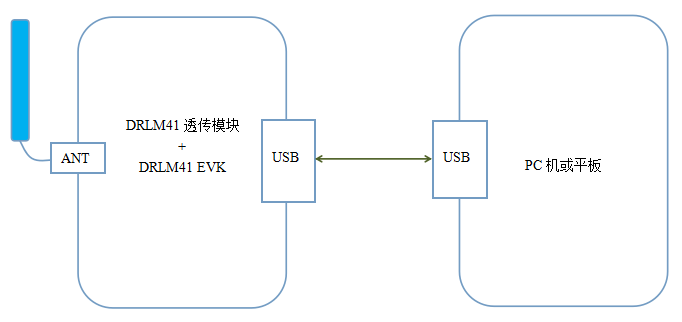

●配套设计的开发板，方便用户通过PC连接模块进行透传等应用的测试。

●模块最高可设置达22dBm的发射功率。

●高接收灵敏度，-140dBm @ SF=12,BW=62.5KHZ。

●支持点对点通信，广播通信，信道监听功能。

●支持自动中继组网，多级中继适用于超远距离通信。

●支持 LBT 功能，在发送前监听信道噪声，可极大的提高模块通信成功率。

●支持CAD模式功能，可低功耗远程唤醒。

●支持RSSI获取功能，用于评估信号质量，优化通信网络。

●支持工业级-40~+85℃工作温度范围，适应各种严苛恶劣环境。

●支持超低功耗模式，低功耗待机电流3uA。

●支持参数掉电保存，重新上电后模块会按照设置好的参数工作。

●防静电安全电路，让模块使用更安心。

●DIP封装模块支持SMA天线接口和弹簧天线接口，SMD封装模块支持1代IPEX天线接口和天线半孔焊盘设计。

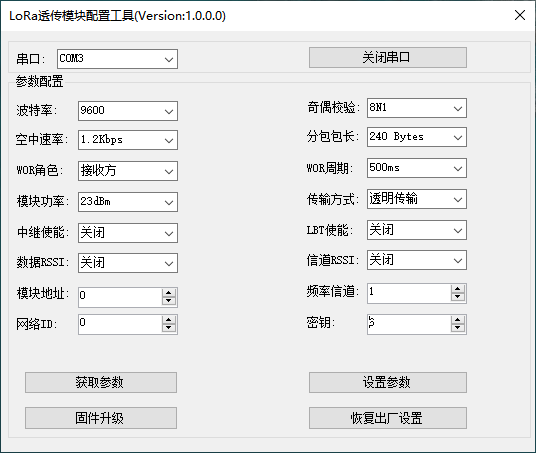

提供上位机软件配置更加方便

新LoRa扩频技术高集成度SOC处理器设计

更远的通讯距离更低功耗抗干扰能力强等优势

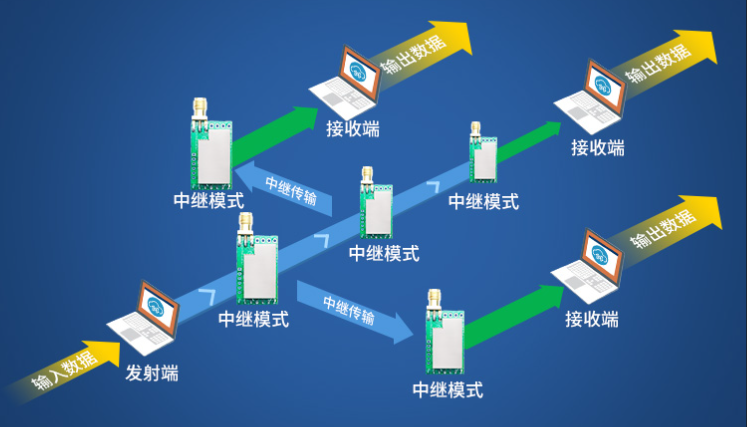

自动中继组网

多级中继适用于超远距离通信和复杂环境组网通讯同一区域可以多个网络同时运行

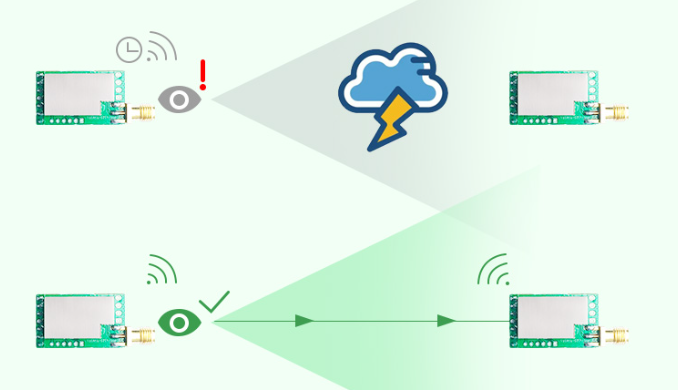

LBT（Listen Before Talk）功能

在发送前监听信道噪声噪声超过阈值时延迟发送可极大的提高模块在恶劣环境的通信成功率

CAD模式低功耗远程唤醒功能

采用低功耗工作方式远程唤醒模块，可以极大地降低接收端的功耗，需要接收端上传数据的时候，1S内即可作出响应，这很适合大范围数据采集的应用领域。

RSSI（Received Signal Strength Indication）信号强度获取功能

用于评估信号质量，优化通信网络，接收的信号强度指示，无线发送层的可选部分，用来判定链接质量，以及是否增大广播发送强度。

产品绝对最大额定值

参数	最小值	最大值	单位
供电电压	–0.3	7	V
天线端输入功率	-	+10	dBm
接触静电(HBM)-天线接口	-	±8	KV
接触静电(HBM)-其他接口	-	±2	KV

表 1:绝对最大额定值

产品推荐工作条件

参数	最小值	典型值	最大值	单位
供电电压	2.5	-	6.5	V
工作温度	-40	+25	+85	℃
存储温度	-40	+25	+85	℃
工作湿度	10%	--	90%	相对湿度

表2：推荐工作条件

产品输入输出端口特性

数字输入输出	最小值	最大值	单位
低电平输入电压	-0.3	1	V
高电平输入电压	2.5	3.6	V
低电平输出电压	0	0.8	V
高电平输出电压	2.5	3.3	V

表 3::输入输出端口直流特性

产品无线特性

参数	测试条件	值	单位
通信频带	/	470M~510M	HZ
最大发射功率	供电=5v、温度=25℃	22	dBm
最高灵敏度	供电=5v、温度=25℃、PER=1%、带宽62.5KHZ、SF=12	-140	dBm

表4：无线特性

扩频因子	空中速率(bps)	灵敏度dBm	带宽	扩频因子	空中速率(bps)	灵敏度dBm
7	21875（默认）	-118	500KHz	10	3906	-127
	10937	-122	250KHz		1953	-131
	5468	-125	125KHz		976	-134
	2734	-128	62.5KHz		488	-135
8	12500	-121	500KHz	11	2148	-129
	6250	-125	250KHz		1074	-133
	3125	-128	125KHz		537	-136
	1562	-131	62.5KHz		268	-137
9	7031	-124	500KHz	12	1171	-130
	3515	-128	250KHz		585	-134
	1757	-131	125KHz		292	-137
	878	-134	62.5KHz		146	-140

表5：不同扩频因子与带宽下的速率以及灵敏度

产品功耗特性

参数	测试条件	典型值	单位
发射电流	供电=5v、温度=25℃	TBD	mA
接收电流	供电=5v、温度=25℃	TBD	mA
待机电流	供电=5v、温度=25℃、随眠模式	3	uA
	供电=5v、温度=25℃、CAD模式	TBD	uA
	供电=5v、温度=25℃、透传模式	TBD	mA

表6：功耗特性

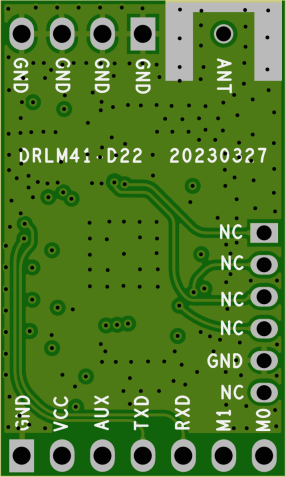

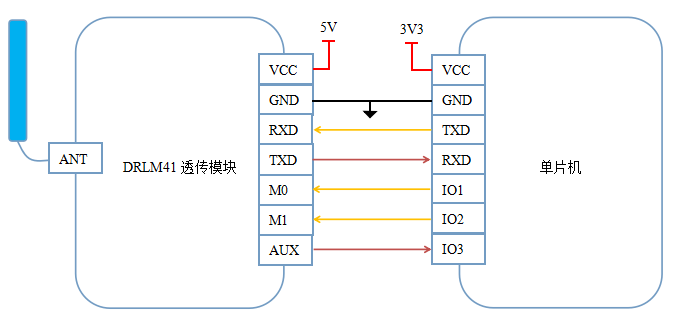

产品管脚配置

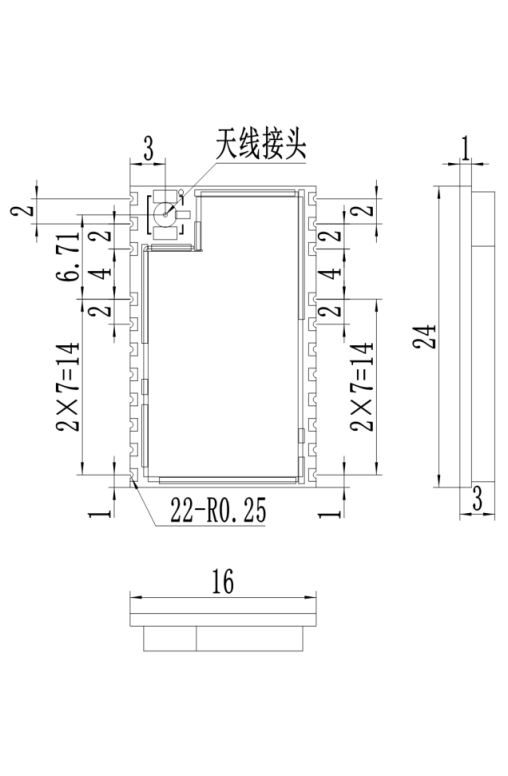

DRLM41-S22 DRLM41-D22

管脚名称	IO类型	管脚描述	复位默认状态
M0	数字输入	模块配置脚	输入上拉
M1	数字输入	模块配置脚	输入上拉
AUX	数字输出	模块状态输出脚	输出低
RXD	数字输入	串口输入脚	输入上拉
TXD	数字输出	串口输出脚	输出高
GND	地	/	/
VCC	电源	2.2~5.5V	/
ANT	天线接口	50 ohm阻抗	/
NC	调试脚	悬空不接	/
