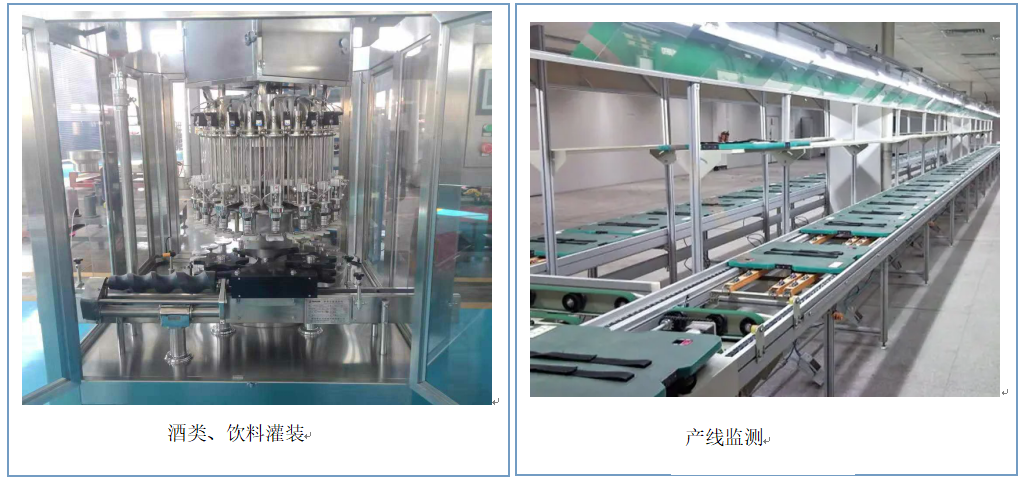

高精度监测液位计
酒类灌装液位计
药品灌装液位计
产线监测液位计
所属分类:
超声波液(物)位计
东日 DRSONAR02 高精度超声波液位计以高测量精度在业内广受欢迎,在测量范围内,测量精度可达 0.8 毫米。
宽范围供电电压,该液位计可在直流 3.6-24V 电压范围内工作,液位计内部已做供电隔离。
电缆出线:4芯,2线电源和2线RS485,通信总线:RS485
测量数据以直流电流变送显示,通过测量对应电流量,可获得声波在介质中传播的时间,用户可将该参数转换为测量距离。
液位计具备更小的盲区,从探头位置开始,盲区仅为 2 厘米。
高精度,重复精度0.8mm ,分辨率125um。

电话:
超声波液位计-高精度
产品介绍:
- 东日 DRSONAR02 高精度超声波液位计以高测量精度在业内广受欢迎,在测量范围内,测量精度可达 0.8 毫米。
- 宽范围供电电压,该液位计可在直流 3.6-24V 电压范围内工作,液位计内部已做供电隔离。
- 电缆出线:4芯,2线电源和2线RS485,通信总线:RS485
- 测量数据以直流电流变送显示,通过测量对应电流量,可获得声波在介质中传播的时间,用户可将该参数转换为测量距离。
- 液位计具备更小的盲区,从探头位置开始,盲区仅为 2 厘米。
- 高精度,重复精度0.8mm ,分辨率125um。

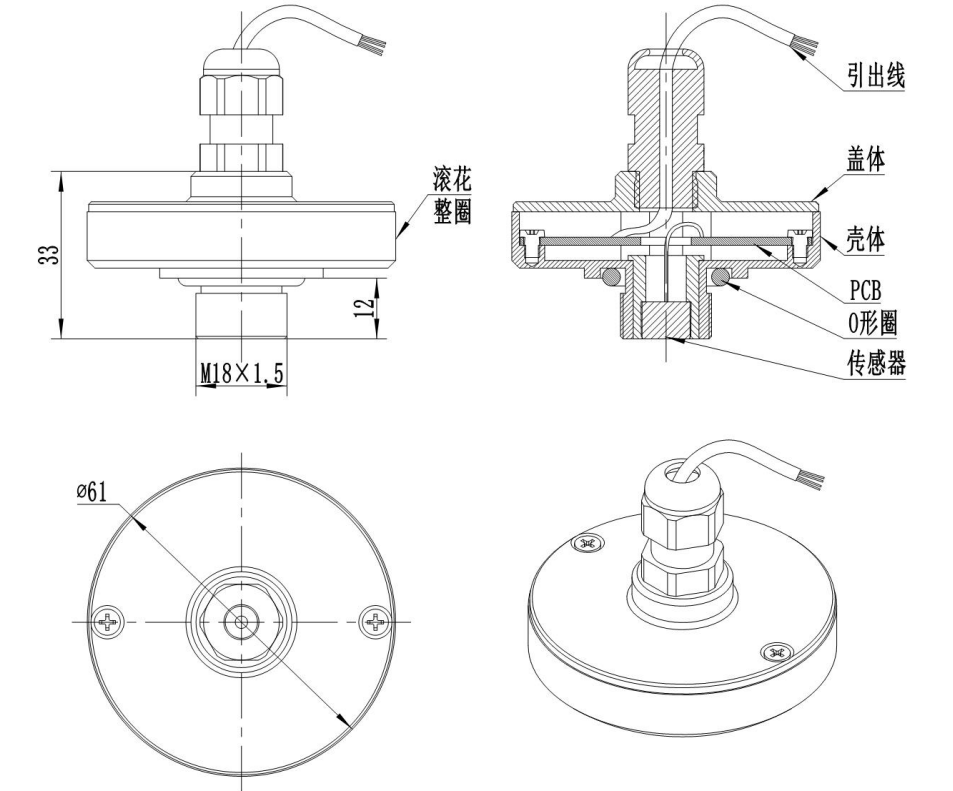

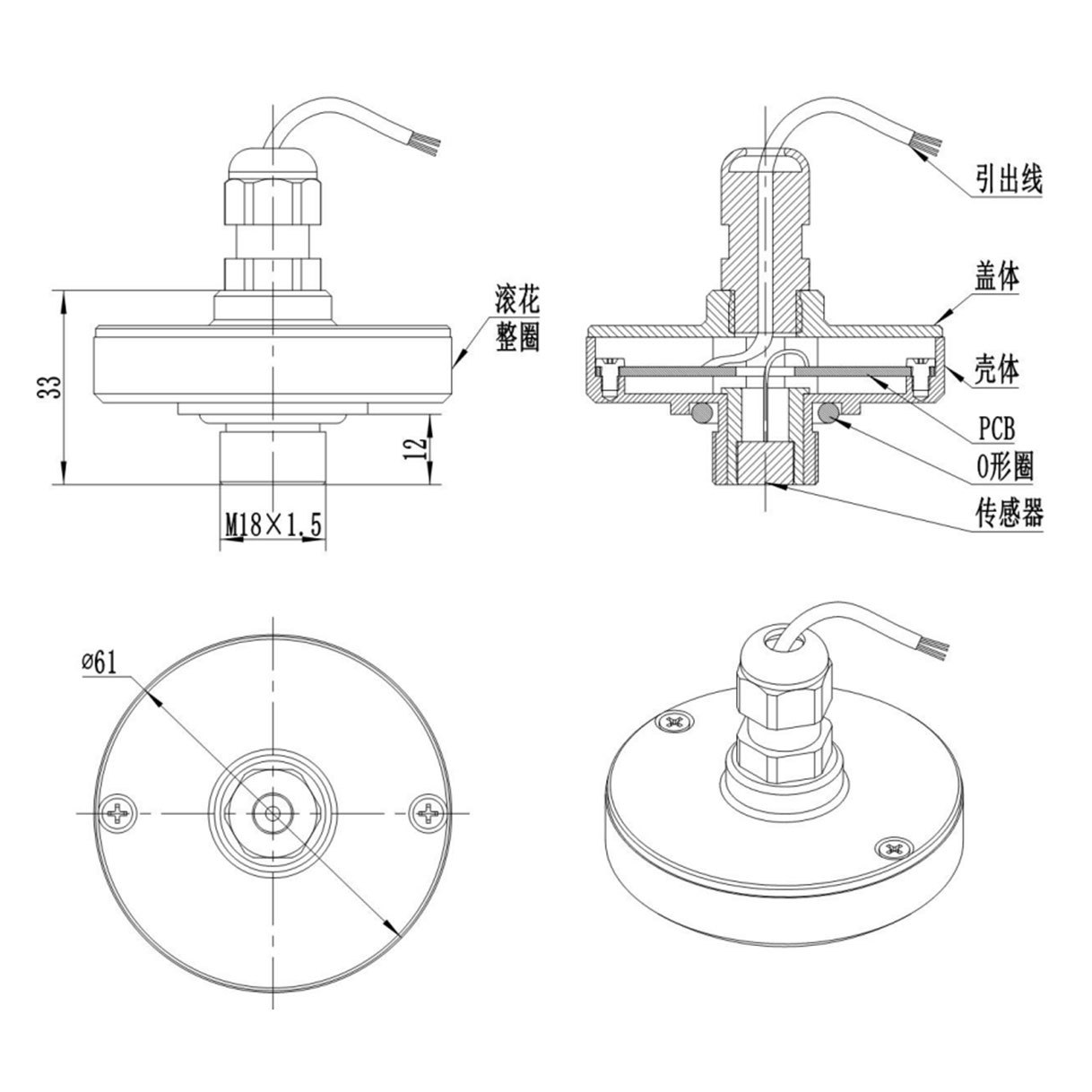

产品外形及尺寸:
产品概述:
参数 |
值 |
液位计供电电压 |
DC 3.6-24(+1)V |
液位计电流信号输出范围 |
4-20mA |
测量精度 |
0.8mm |
测量范围 |
液位0-60cm |
测量盲区 |
2cm |
测量分辨率 |
125um |
输出电流信号变化范围 |
4mA(声波在空气中飞行约3.1毫秒)-20mA(声波在空气 中飞行约0.76毫秒),电流变化和声波在空气中的变化是 线性关系。 |
工作环境温度 |
-10-60 摄氏度 |

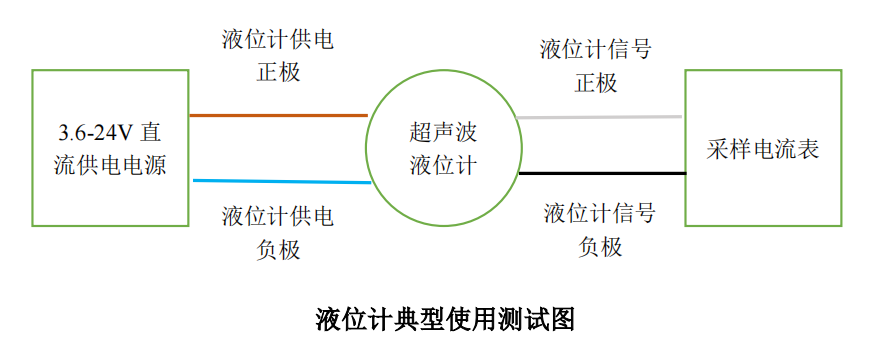

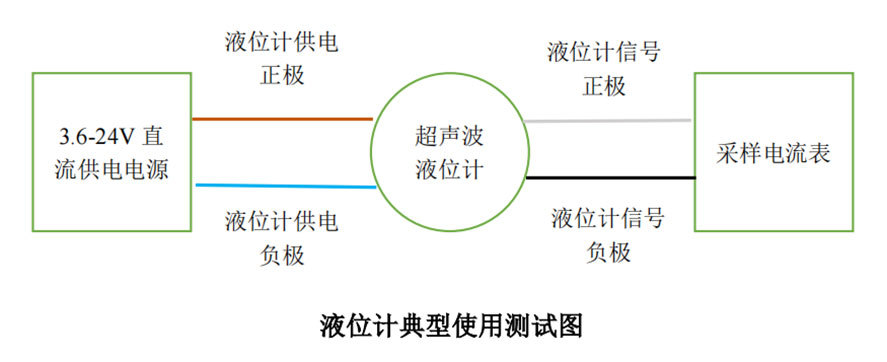

接口线序定义 |
褐:液位计供电正极 蓝:液位计供电负极 白:液位计电流信号输出正极 黑:液位计电流信号输出负极 |
设备安装及使用说明:
1、DRSONAR02 超声波液位计安装时,探头距离待测液面最近距离不得低于 2 厘米。
2、DRSONAR02 超声波液位计探头测量空液位对应电流信号 4 毫安。
3、DRSONAR02 超声波液位计探头测量液位 60 厘米对应电流信号 20 毫安。
4、液位计安装时需要垂直对射于被测液面,否则测量数据将产生误差。
5、该液位计可直接连接 PLC 进行采集测量,用户在使用前,需要对相应的待测液体、距离等对应的电
流进行采样标定;
6、DRSONAR02 超声波液位计仅将声波在介质中传播的时间以电流信号的方式向后端传输,液位计本
身并不对测到的数据进行处理,因此用户需要根据不同介质测得的不同电流信号进行标定。
