明渠流量计（DRSONAR07）
明渠流量计（DRSONAR07）
产品简介
DRSONAR07是东日信息自主研发的一款超低功耗485总线明渠流量计，它利用声波反射对液面高度进行测量，利用液面高度以及水渠水槽的特殊量水堰槽结构，从而经过公式计算出水流量。
产品主要用于检测具有特殊量水堰槽的的明渠流量，如：巴歇尔槽、三角槽、梯形槽、矩形槽。
产品防水防尘等级达到IP68，可以在户外淋水使用。
测量原理
流量测量原理：
我司的改款明渠流量计，是通过超声波技术直接测量水渠水槽上安装的量水堰槽液体高度，将堰槽内流量转换成液位的高低，再通过相应水位和流量关系的对应公式，从而计算出流量。
水渠内流水在通过特殊量水堰槽的时候，流量越高，水位越高，通过特殊的堰槽，把流量和液位高度对应的误差尽可能减小，从而达到测量目的。常用的量水堰槽如下：
常用量水堰槽
产品特点
●宽压供电：3.6v~12v；
●防水防尘等级高：IP68；
●可安装、测量高度范围大：0.25m~3m
主要技术指标
●可安装、测量高度范围：0.25m~3m（室温、标准大气压，在空气中传播）；
●盲区范围：0~0.25m；
●液位测量精度：≤±1%；
●分辨率：1mm；
●锐角度：±6°
●半功率角：6°
●流量测量范围：根据堰槽确定。
●供电电压：直流3.6V～12V；
●待机休眠电流：≤15uA;
●通信总线：RS485；
●电缆出线：4芯，2线电源和2线RS485；
●材质：铝合金；
●工作环境温度：-20～+80℃；
●工作环境湿度：≤90%RH非凝结；
●采集延时：发送测距指令最长1秒内可以返回数据。

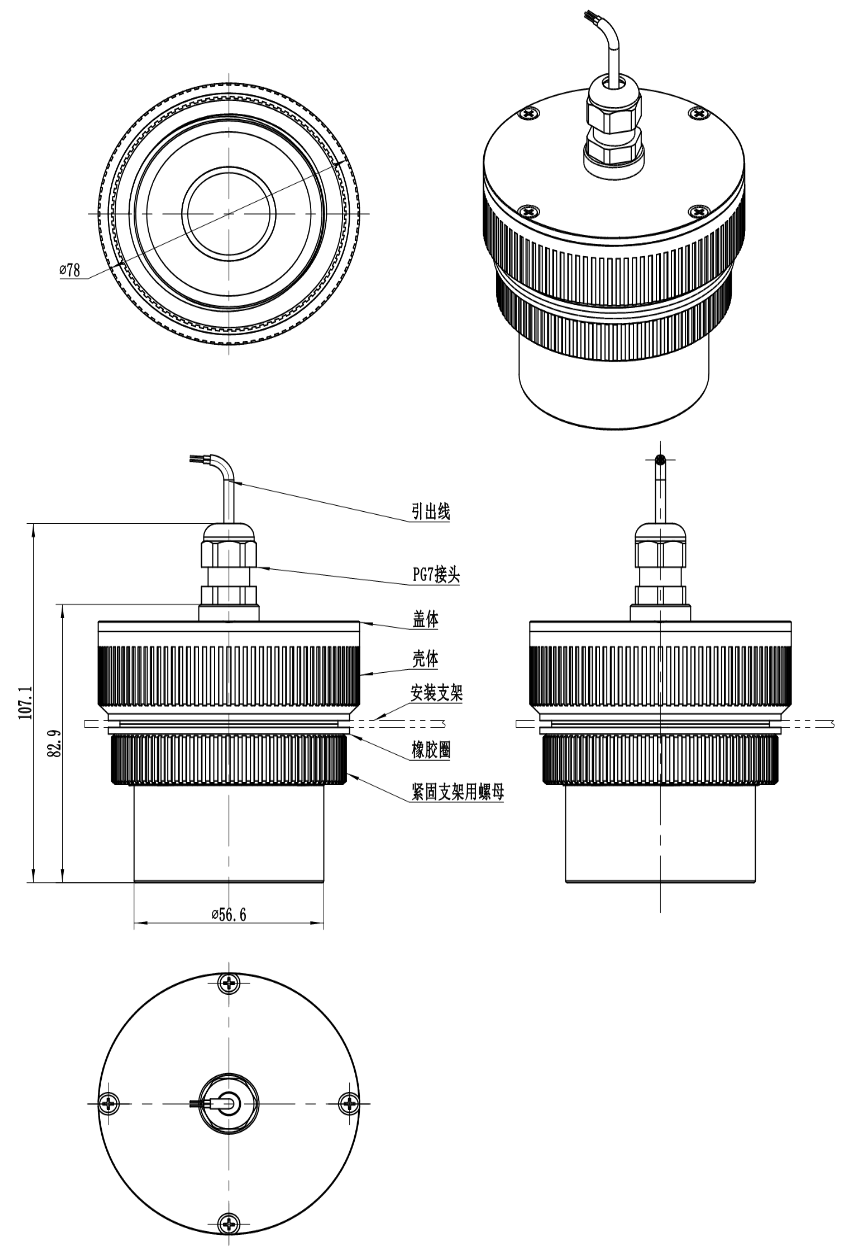

产品尺寸：

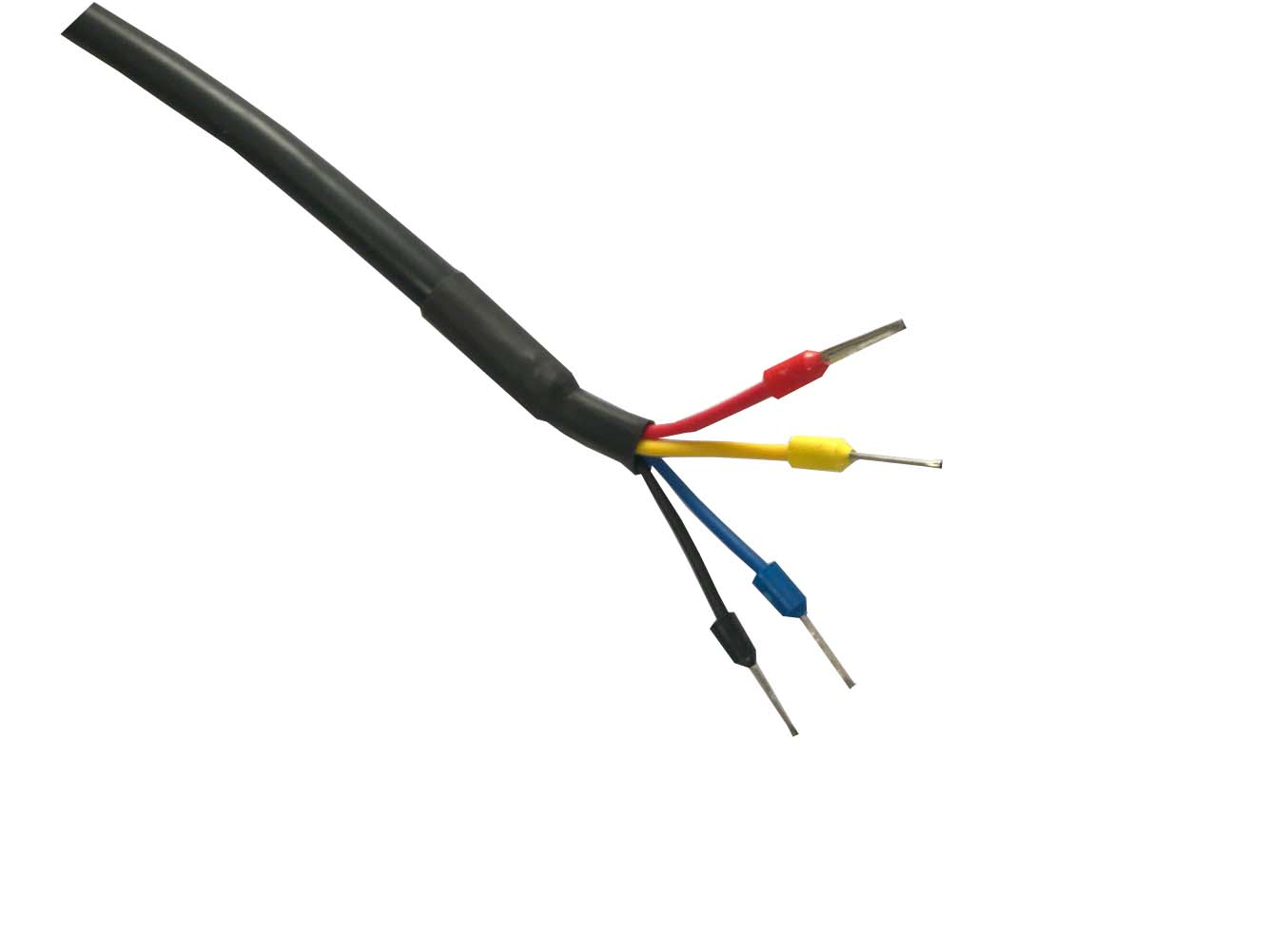

接线方式
供电电源： 红线： 电源+ 黑线： 电源–
RS485通讯： 蓝线： A 黄线：B
*Note：电源线带反接保护，反接不损坏产品

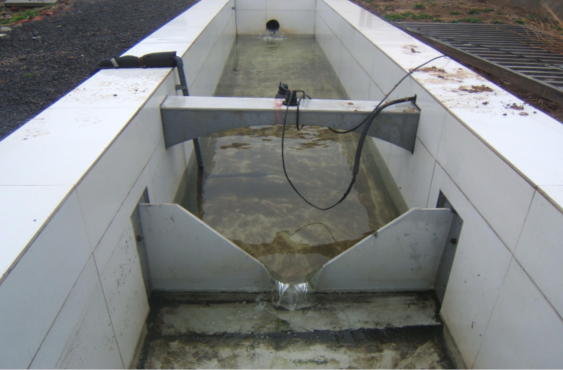

三角堰安装安装实物图
三角堰

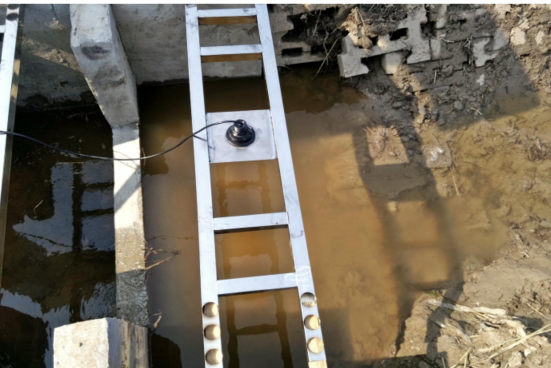

矩形堰安装实物图
矩形堰
巴歇尔槽安装实物图
巴歇尔槽
