DR-AIS01示位标、船舶定位与导航
- 产品简介
DR_AIS01模块是拥有 2 路独立解调 AIS（Automatic Identification System, 简称 AIS）接收器和 1 路发射器。该接收器可同时工作在 161.975MHz 和 162.025MHz 两个频率,具有功耗低、灵敏度高、抗干扰能力强、单独配置收发模式、体积小等特点，满足用户快速开发应用终端。
DR_AIS01模块符合中华人民共和国国家标准 GB/T 20068-2017 船舶自动识别系统（AIS）要求。
- 产品应用
• AIS 信号收发器。
• AIS-MOB（AIS 个人便携应急示位标）。
• 船舶避碰仪 。
• AIS 航标。
• 船舶管理。
• 桥梁、浮标防撞。
3.产品概述:
|
参数 |
值 |
单位 |
|
通信频带 |
161.975MHz、162.025MHz |
MHZ |
|
数字接口 |
USART |
- |
|
接收灵敏度（20%误码率） |
-117 |
dBm |
|
最大发射功率 |
33±1.5 |
dBm |
|
最大发射电流 |
2 |
A |
|
供电电压 |
4.5～5.5 |
V |
|
天线阻抗 |
50 |
Ω |
|
天线接口 |
IPEX 一代 |
|
|
存储温度 |
-40～+85 |
℃ |
|
工作温度 |
-25～+65 |
℃ |
|
工作湿度 |
10%～90% |
相对湿度 |
|
接口形式 |
邮票孔焊接 |
|
|
尺寸 |
49.5*32 |
mm |
|
重量 |
TBD |
g |
表 1:产品概述
产品硬件版本号：AIS_V4.0
4.产品绝对最大额定值:
|
参数 |
最小值 |
最大值 |
单位 |
|
供电电压 |
- |
+6 |
V |
|
天线端输入功率 |
- |
+10 |
dBm |
|
静电(HBM)天线口 |
- |
±15000 |
V |
表 2:绝对最大额定值
5.产品直流特性
|
数字输入输出 |
最小值 |
最大值 |
单位 |
|
低电平输入电压 |
- |
0.35x3.3 |
V |
|
高电平输入电压 |
0.75x3.3 |
- |
V |
|
低电平输出电压 |
- |
0.5 |
V |
|
高电平输出电压 |
3.3-0.5 |
- |
V |
表 3:直流特性
6.产品管脚配置

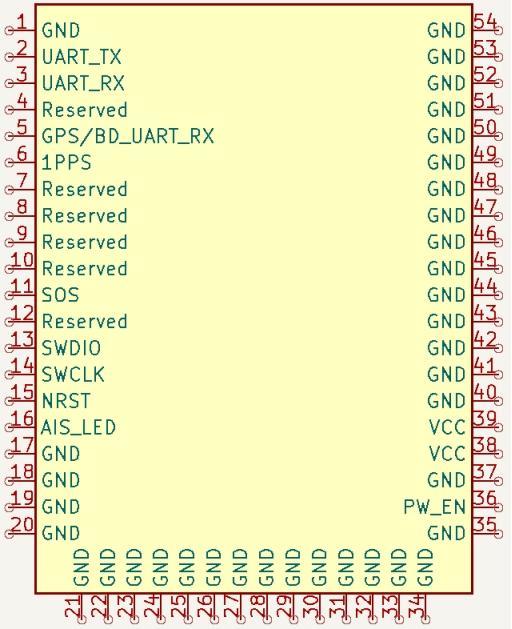

图 1: 管脚分配图
|
管脚序号 |
管脚名称 |
IO类型 |
管脚描述 |
复位默认状态 |
|
1 |
GND |
电源地 |
/ |
|
|
2 |
UART_TX |
O |
AIS串口输出脚 |
波特率115200bps |
|
3 |
UART_RX |
I |
AIS串口输入脚 |
|
|
4 |
RESERVED |
/ |
预留 |
/ |
|
5 |
GPS/BD_UART_RX |
I |
定位数据串口输入 |
波特率9600bps |
|
6 |
1PPS |
I |
秒脉冲输入 |
/ |
|
7～10 |
RESERVED |
/ |
预留 |
/ |
|
11 |
SOS |
I |
SOS 报警接口 |
/ |
|
12 |
RESERVED |
/ |
预留 |
/ |
|
13 |
SDWIO |
I/O |
下载数据接口 |
/ |
|
14 |
SWCLK |
O |
下载时钟输出 |
/ |
|
15 |
NRST |
I |
复位接口 |
高电平 |
|
16 |
AIS_LED |
O |
工作指示灯 |
/ |
|
17～35 |
GND |
电源地 |
/ |
/ |
|
36 |
PW_EN |
I |
AIS模块开启/关闭 |
低电平 |
|
37 |
GND |
电源地 |
/ |
/ |
|
38、39 |
VCC |
电源输入 |
DC4.5～5.5V |
/ |
|
40～54 |
GND |
电源地 |
/ |
/ |
表4:管脚描述
7.产品尺寸（单位：mm）
图2: 尺寸图
- 产品实物图

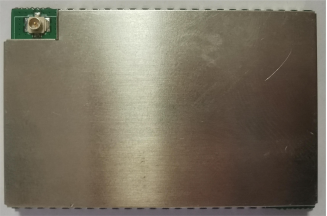

图3 模块实物正面

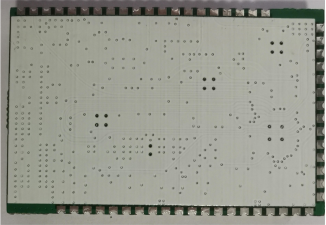

图4 模块实物背面
