东日液化气罐液位计(DRSONAR05)
产品介绍:

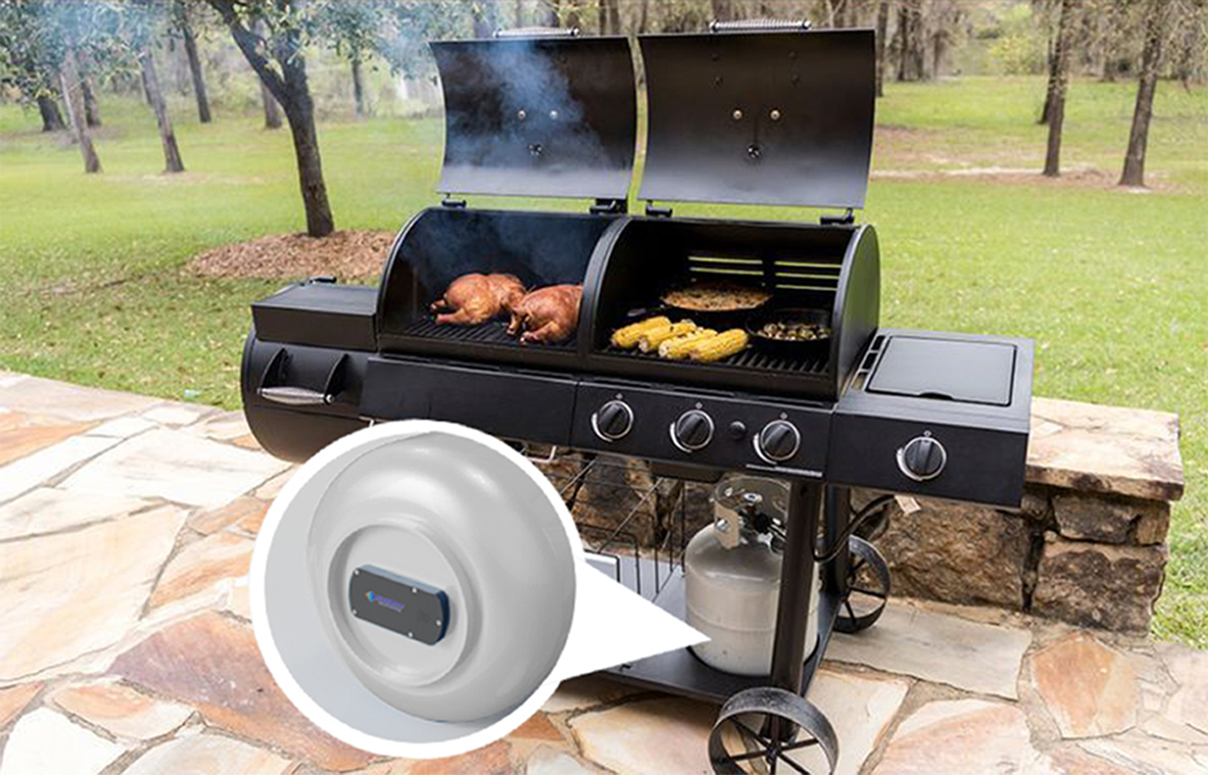

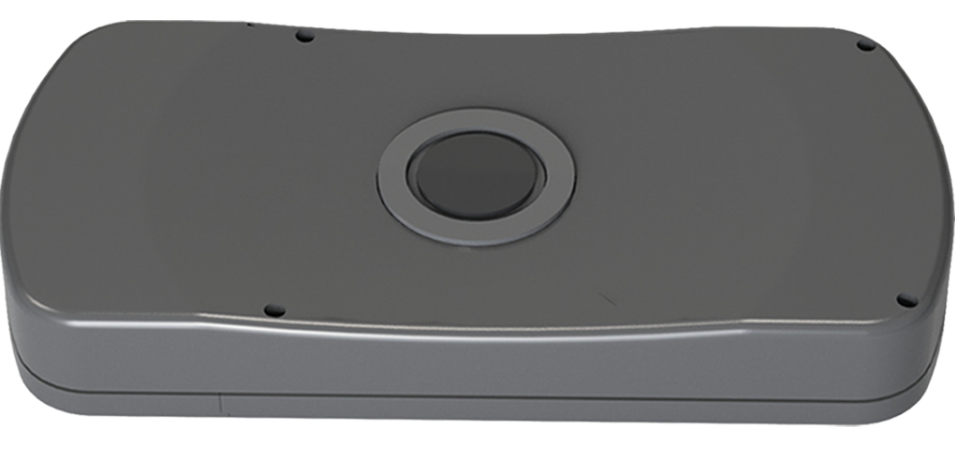

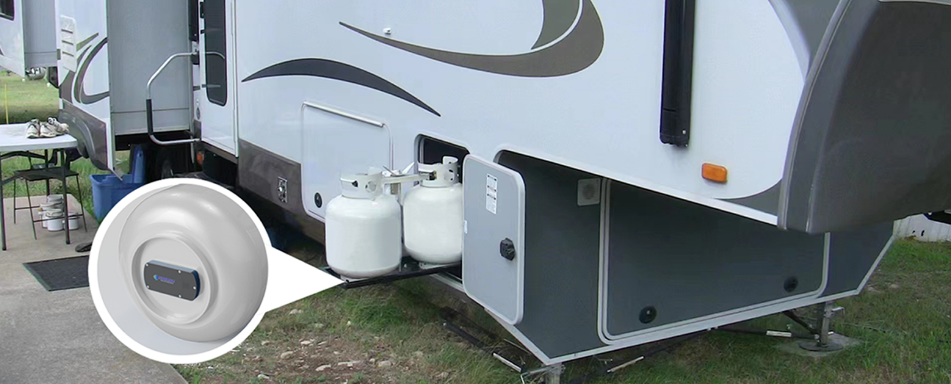

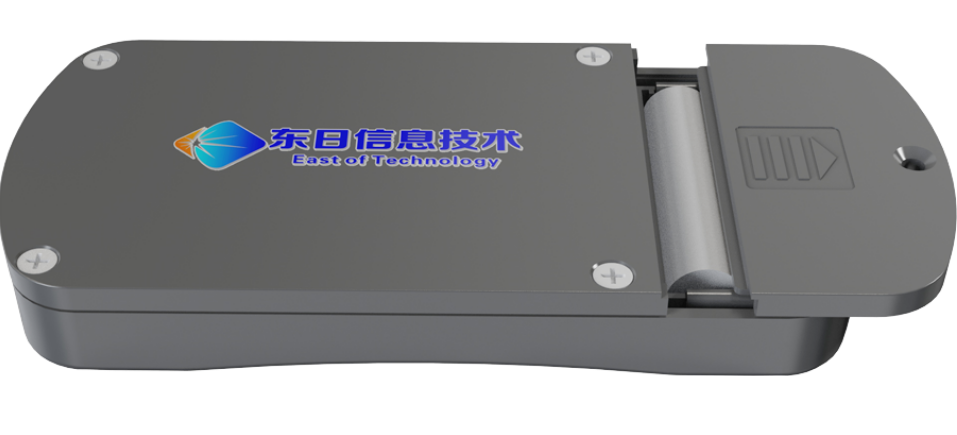

DRSONAR05是福州东日信息技术有限公司独立自主研发的一款针对家用液化气罐剩余气量检测的一款超声波探测类产品;
本产品采用磁吸的方式,将其对准吸附在液化气罐底部中心位置即可,使用方便快捷;DRSONAR05使用BLE蓝牙和手机相连接,可以使用我司开发的微信小程序对不同气罐进行设置,从而使用小程序便可轻松查看液化气罐剩余气量;
本产品功耗极低,使用2节7号干电池供电,每天测量3次,可以使用1年。
产品工作原理
DRSONAR05采用2Mhz频率的超声波进行液位测量。将产品置于待测液化气罐底部,产品内置了强力磁铁,通过磁吸的方式吸附于液化气罐底部中心位置,通过产品中心位置的耦合片使超声波压电片和罐体底部中心完全贴合进行阻抗匹配,从而达到可将超声波耦合传入罐内的目的。通过BLE蓝牙无线通信方式可以让产品和手机相连,使用东日开发的微信小程序“东日气罐探测”让手机和产品连接成功后,即可在手机界面上操作本产品发射超声波,超声波通过耦合片耦合方式穿透金属罐底进入罐内部液体介质内传输,超声波在到达液位与气体交界处时将产生反射,反射波在回到超声波压电片后会在压电片上产生电信号,这些电信号经过放大、滤波等电路的处理后被处理器捕获。再通过嵌入式程序进行一系列数字滤波和计算后,处理器将算出的超声波从发射到返回的飞行时间数据通过蓝牙回送到手机,小程序接收到飞行时间数据后会加上内部设置的声速、计量单位等相关参数数据带入计算得到相应的可视化液位数据并在界面上展示出来。
产品参数:
超声波频率:2MHZ 液位分辨率:1mm
液位精度:5mm 液位盲区:3cm
液位量程:3~50cm 供电方式:2节7号干电池串联
电池寿命:1年(每天测量次数不超过3次) 通讯方式:BLE 5.0
蓝牙通信距离:0.5~10米(视安装后罐底的屏蔽情况)
安装方式:底部磁吸 防水等级:IP65
安装及使用方式:

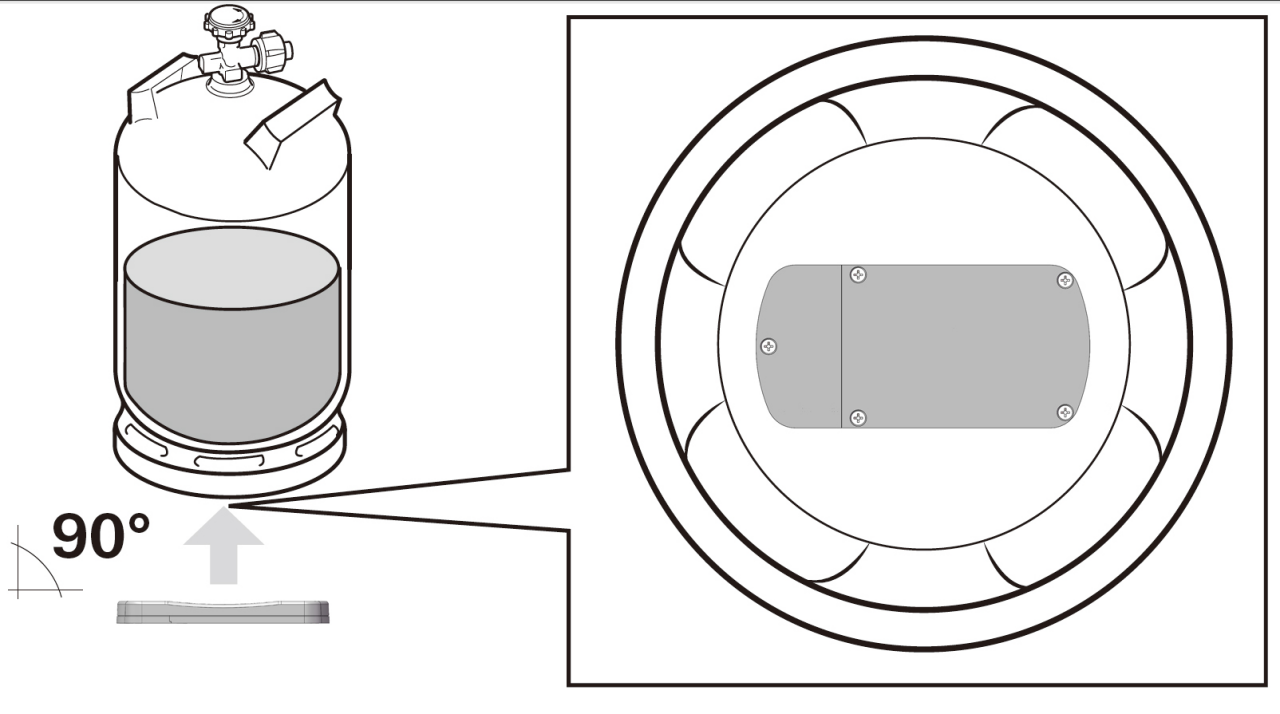

1、按照上述步骤安装示意图所示,提前将灌底位置灰尘和杂质清除干净,将DRSONAR5超声波探头垂直吸附于液化气罐底部居中位置,将液化气罐放置于水平地面位置,否则使用过程中测量将产生误差;
(安装完成后,请将液化气罐静置一段时间后再开始测试,否则液化气罐内部液体波动会对测试数据造成较大影响)
2、打开手机的蓝牙和定位功能;

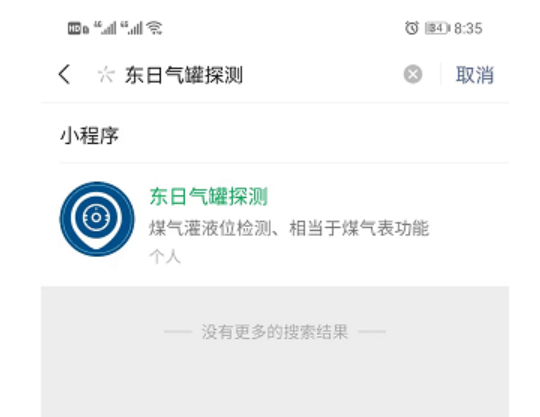

3、打开手机微信,下拉在搜索框内搜索微信小程序“东日气罐探测”,如下图。

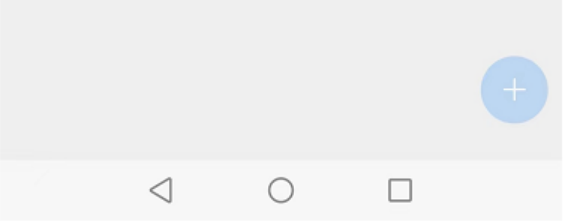

4、点击“东日气罐探测”进入小程序界面,然后在小程序界面的右下角有一“+”号标志,点击“+”号后程序开始搜索液位计的蓝牙广播信号。

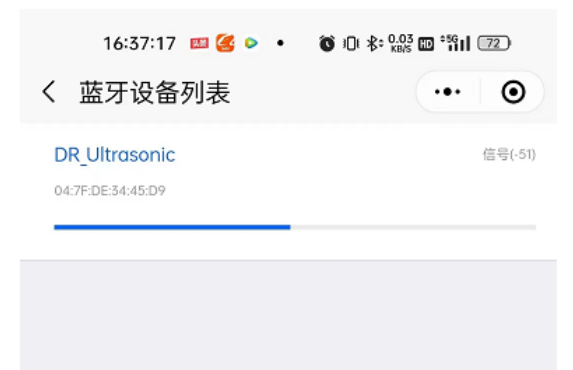

5、找到如下图所示:DR_ULtrasonic蓝牙设备名称,点击名称即可添加设备,进入该液化气罐监测界面。

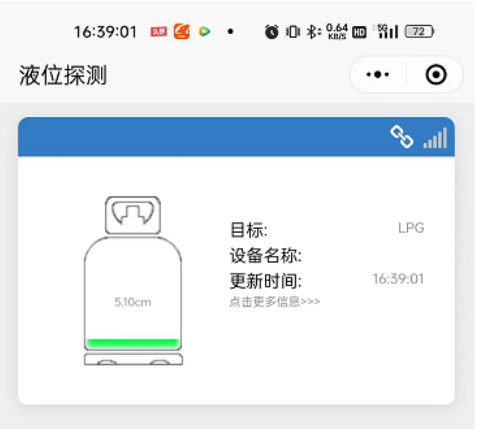

6、监测界面内可显示液化气罐内剩余液位或剩余气量百分比(可设置)。

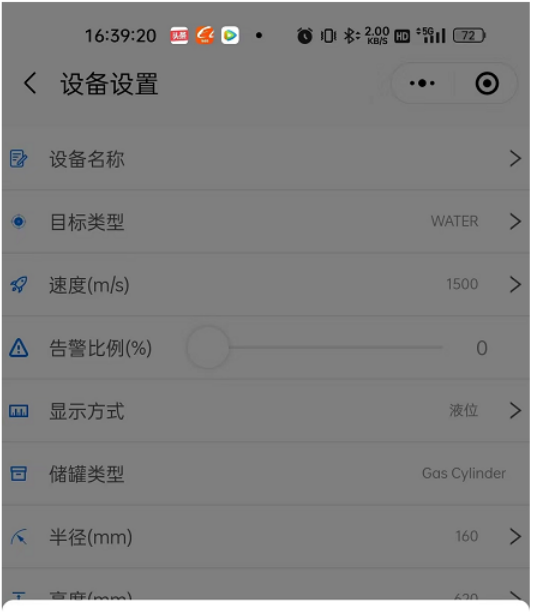

- 点击小程序显示界面的气罐图标,可选择测量或设置,点击设置即可对显示方式、气罐尺寸,介质类型等进行设置,从而获得良好的使用体验。

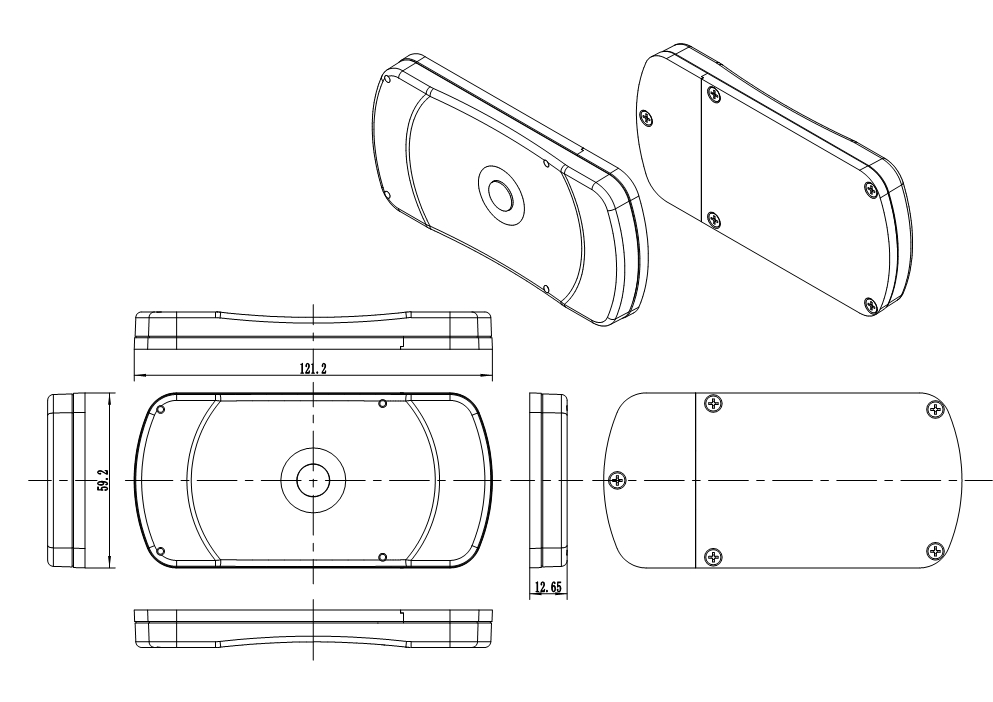

产品尺寸图
