投入式液位计(DR-DG1xxx-QSA)
投入式液位计(DR-DG1xxx-QSA)
产品概述 :
东日DR-DG1xxx-QSA系列投入式压力变送器选用国际著名公司高精度、高稳定性压力传感器组件,经过高可靠性的放大电路及精密温度补偿,将被测介质的压力转换成模拟电压(0~5V\0~10V\1~5V等)、模拟电流(4~20mA)或数字信号(RS485-MODBUS)输出。高质量的传感器、精湛的封装技术以及完善的装配工艺确保了该产品的优异质量和性能。本产品可以测量清水液位及污水液位,适用于与各种测量控制设备配套使用,能最大限度地满足客户的需要。
本产品体积小巧,使用安装方便,直接投入水中即可测量出变送器末端到液面的液位高度。采用先进电路处理技术,经过长期的老化及稳定性筛选,产品性能温度可靠,高灵敏度,能够适用窨井等恶劣的工况环境。
产品特点:
● 高精度压力液位传感器,保证测量精度
● NB-IOT物联网无线传输,信号强,功耗低覆盖范围广
● 小体积、高性价比、高稳定性、高灵敏度
● 0~1米至0~50米(水柱) ,多种量程选择
● 防雷击 、坚固,全封闭式电路 ,不锈钢隔离膜片及全焊接结构
● 防潮,防结露功能
● 准确度:1.0级、0.5级、0.25级、0.1级
● 采用激光打标,确保产品之可溯源性
● 防爆类型:(投入式)隔爆型dIICT6
● 电池供电,无需现场布线,低功耗设计,电池工作时间长
● 支持用户修改单位、报警上下限阈值等操作
● 断网自动重连,并补发数据
● 缓存休眠期间数据,定时唤醒传输
● IP68防护等级
产品技术参数指标
● 测量介质: 水及一般非腐蚀性液体
● 测量范围: 0~1米至0~50米
● 过载压力: 2倍满量程
● 输出信号: 4~20mADC(两线制) 1~5VDC(三线制)
● 供电电压: 13~37VDC(两线制),24±5VDC(三线制)
● 介质温度: -30~+85℃
● 环境温度: -20~+85℃
● 储存温度: -40~+90℃
● 相对湿度: ≤95%(40℃)
● 上升时间: ≤5ms可达90%FS
● 准确度: 1.0级,0.5级,0.25级,0.1级(包括非线性、重复性及迟滞在内的综合误差)
● 温度漂移: ≤±0.05%FS/℃(温度范围-20~+85℃,包括零点和量程的温度影响)
● 温度补偿范围:0~70℃
● 稳定性: 典型:±0.1%FS/年 最大:±0.2%FS/年
● 外壳材料: 304或316不锈钢
● 介质接触材料: 304、316或316L不锈钢
● 引出线: Ф7.3外径防水通气电缆
● 防护等级: IP68

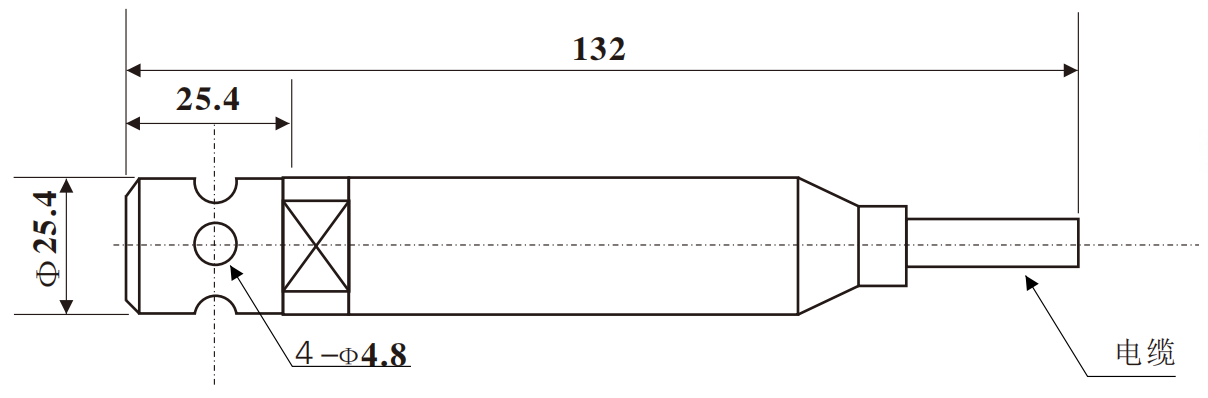

产品外形尺寸(mm)
图1 . 产品外形尺寸
产品接线

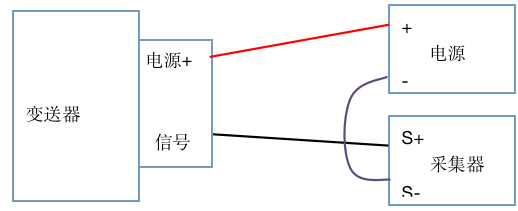

当输出信号为电流时:
供电电压为:9~6VDC, 输出信号为:4~ 20mA 。
最大负载电阻Rmax(KΩ)=(激励电压-9V)/20
接线定义:红线--电源+,黑线--信号
接线图如下:

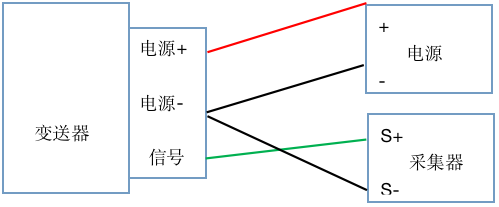

当输出信号为电压时:
负载电阻为:>2KΩ。
接线定义:红线--电源+,黑线--电源-,绿线--信号
接线图如下:

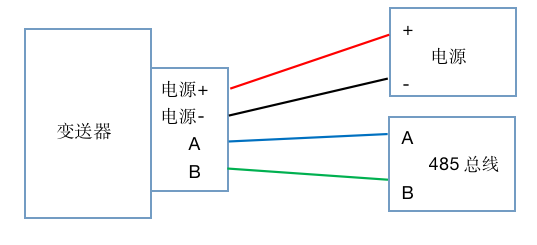

当输出信号为RS485时:
接线定义:红线--电源+,黑线--电源-,蓝线--485A,绿线--485B
接线图如下:
投入式液位计(DR-JH180JY97-112)
产品概述 :
东日DR-JH180JY97-112是一款高精度的绝压型投入式压力变送器,它支持模拟电压输出,且进行了温度补偿和线性度校准。
产品有完善的保护措施:输入电源有反接、过压保护,输出引脚有短接保护。能够应用在恶劣场所,保证可靠使用。
产品非低功耗设计,电池供电应用场合为了减小电源消耗,需采用间歇供电。
产品基本参数:
量 程: 97kPa~112kPa
输出电压信号: DC 0.092V~2.072V
精 度: ±1%FS(±0.0198V@97kPa~112kPa)
线 性 度: ±0.5 %FS
长期 稳定 性: ±0.5 %FS/年(最大值)
补 偿 温 度: -20~85℃
*精度说明
97kPaA: 输出电压0.092±0.0198V -> 0.0722~0.1118V 为合格;
112kPaA:输出电压2.072±0.0198V -> 2.0522~2.0918V 为合格;
产品极限参数:
极限电压: -20~+20V
输出电流: <10mA
存储温度: -40~90℃
工作温度: -40~85℃
最大过压: 2倍满量程
产品电气性能:
工作电压: DC 3.0~5.0V
工作电流: < 3.5mA
输出电压: DC 0.092V~2.072V
响应时间: < 2ms (10%~90%)
允许过压: 1.5 倍满量程
电气连接: 3位软导线(详见结构图)
转移曲线: y=0.132x-12.712 (y为输出电压,x为绝对压力)
例: x绝压=101.3kPa y输出电压=0.66V
产品结构:
芯体膜片材质:不锈钢316L
芯体壳体材质:不锈钢316L
产品结构外壳材质:PVC塑料

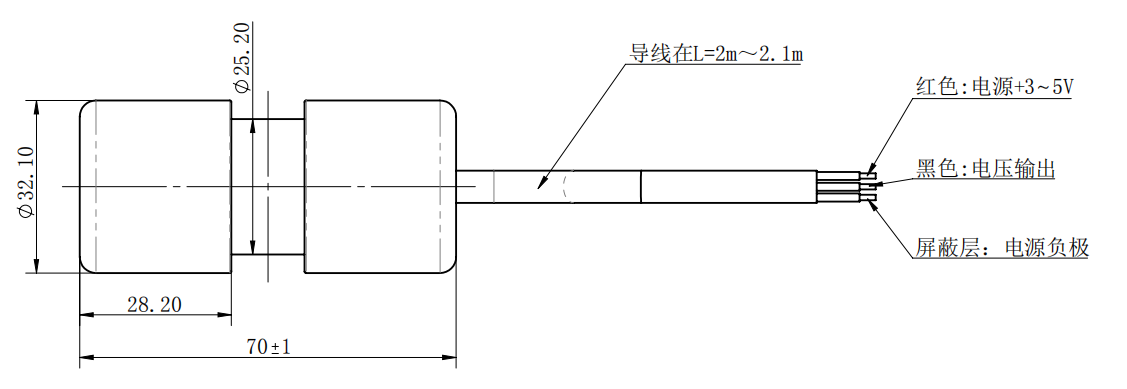

产品详细尺寸:
图2:产品外形尺寸图
