雷达液位计（DRRADAR01）

产品介绍：

DRRADAR01 是东日信息自主研发的一款超低功耗 RS485 总线 PCR 雷达（脉冲相干雷达）测距设备，它利用雷达波反射对被检测物进行非接触式检测，可实现 0.2~12.5 米范围内的测距功能，精度达到毫米级别。

产品主要用于检测传感器到被测表面的距离值。

产品特点：
宽压供电：3.4v~18v；
超低功耗：待机电流~15uA ,默认设置下单次测距功耗~0.8uAh（测距功耗受采样参数设置影响）；
顶部加装水平仪，确保垂直安装；
防水防尘等级高：IP67；
测量范围大：0.2m~12.5m(距离越长，对测试环境、角度要求越高)；

主要技术指标：
雷达频率：60GHZ;
测距范围：0.2m~12.5m（室温，在空气中传播）；
盲区范围：0~0.2m；
半功率角：~5°；
精度：理想测试条件下 1‰（采样和滤波参数的设置、以及被测物不同等都会影响测距精度）；
分辨率：1mm；
供电电压：直流 3.4V～18V；
待机休眠电流：~15uA;
通信总线：RS485；
通信协议：MODBUS 协议；
通信波特率：默认 9600bps；

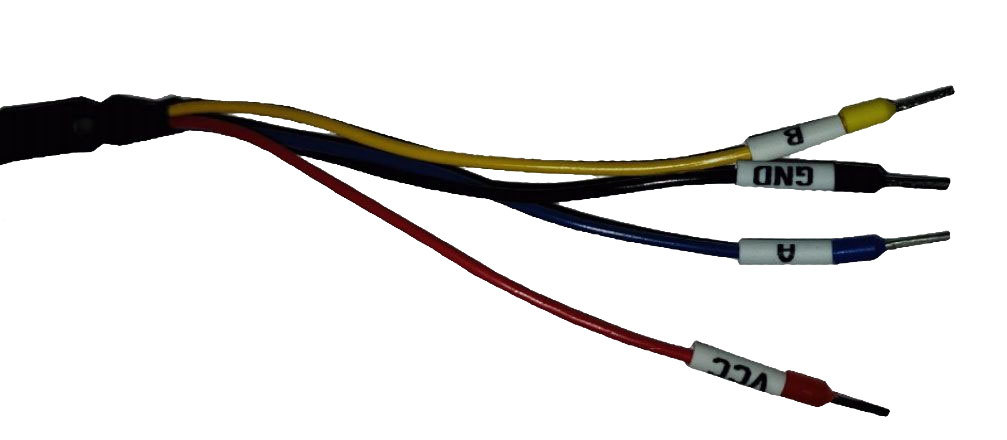

电缆出线：4 芯，2 线电源和 2 线 RS485；
外壳材质：尼龙+聚四氟乙烯；
工作环境温度：-30～+80℃；
工作环境湿度：≤90%RH 非凝结；
采集延时：发送测距指令最晚 0.8 秒内可以返回结果。

测量范围的影响与雷达测距的优缺点：

12.5 米指的是 DRRADAR01 的最远量程，实际检测效果与被测物的反射率和平整度有关。比如检测钢板或者平静的水面，DRRADAR01 可以测到 12 米；但如果检测反射率低且不平整的目标，比如人体，则检测的最远距离将只剩 4 米左右。

PCR 雷达测距对比超声波与红外测距的优缺点。

对比项目	PCR雷达	超声波	红外
一致性	√	×	√
不易受同频段信号干扰	√	×	√
不易受照明环境干扰	√	√	×
不易受污垢、灰尘等覆盖干扰	√	√	×
盲区短小	√	×	√
可穿透水	×	×	√
