东日无线测温应用场景：
电气接点会因氧化、等接触不良导致电阻变大，接点温度升高，严重时可能引发火灾、爆炸等安全事故，及时且准确的掌握接点温度则是预防此类问题的关键。
产品安装位置
| 高压电气设备的母排 | 静触头 | 环网柜 |
| 断路器进出线端 | 电缆搭接 | 中置柜 |
| 空开进线、出线 | 隔离刀闸 | 高压开关柜 |
| 电缆出线 | 出线桩头 |
东日无线测温集中监测系统主要功能：
|
主要功能 |
功能介绍 |
|
|
基本功能 |
接收数据 |
接收无线温度传感器上传的温度和传感器工作电压 |
|
显示数据 |
彩色显示接收到的数据，显示效果更直观，背光开关可 控，适用多种应用场合 |
|
|
时钟显示 |
实时时钟显示，并作为事件记录的时间基准 |
|
|
参数设置 |
所有参数灵活可设，操作方便，掉电数据不丢失 |
|
|
报警输出 |
当有报警事件发生时，开关按钮变红提示（后续可加蜂 鸣提示） |
|
|
温度报警记录 |
记录曾发生过报警的测温位置的温度 |
|
|
历史曲线 |
可查询每个测温点历史曲线 |
|
|
数据冻结 |
每个测温点数据冻结密度可设置 |
|
|
密码管理 |
采用密码管理方式，设置参数时必须输入密码，密码分 为用户密码和系统密码，输入系统密码可进行更高级的 设置功能 |
|

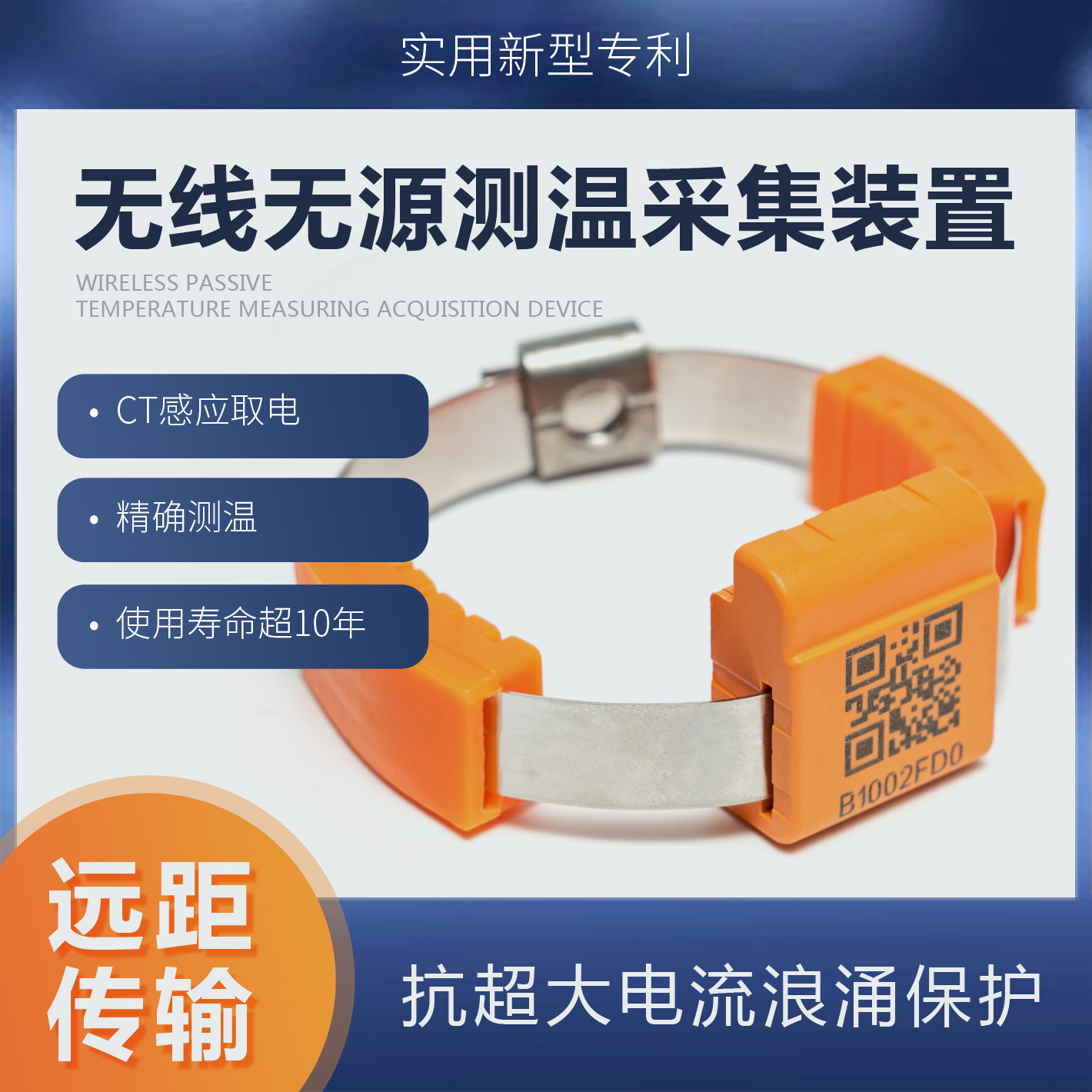

东日无源无线测温装置：
- DRLTW03-NTC-CT测温表带产品内置B3950 10K 1%高精度NTC热敏探头，配合内部10ppm低温飘0.1%高精度10k采样电阻，可提供高达±1℃的测温精度。
- 采用LoRa无线扩频收发器芯片进行发射调制。
- 它是超低启动电流CT取电、最小启动电流3A，远距离传输的ISM频段无线测温产品。
- 正常温度发射周期30秒，异常温度发射周期10秒。
- 工作寿命≥10年。
- 防水防尘等级：IP68。
产品概述：
|
参数 |
值 |
单位 |
|
通信频带 |
470M~510M |
HZ |
|
最小启动电流 |
3 |
A |
|
测温范围 |
-30~+125 |
℃ |
|
测量精度 |
±1 |
℃ |
|
尺寸（不含表带） |
26*22*11 |
mm |
|
总长（含表带） |
表带长度根据安装现场裁剪 |
mm |
|
使用寿命 |
≥10 |
Year |
|
正常温度发射周期 |
~30 |
s |
|
异常温度发射周期 |
~10 |
s |

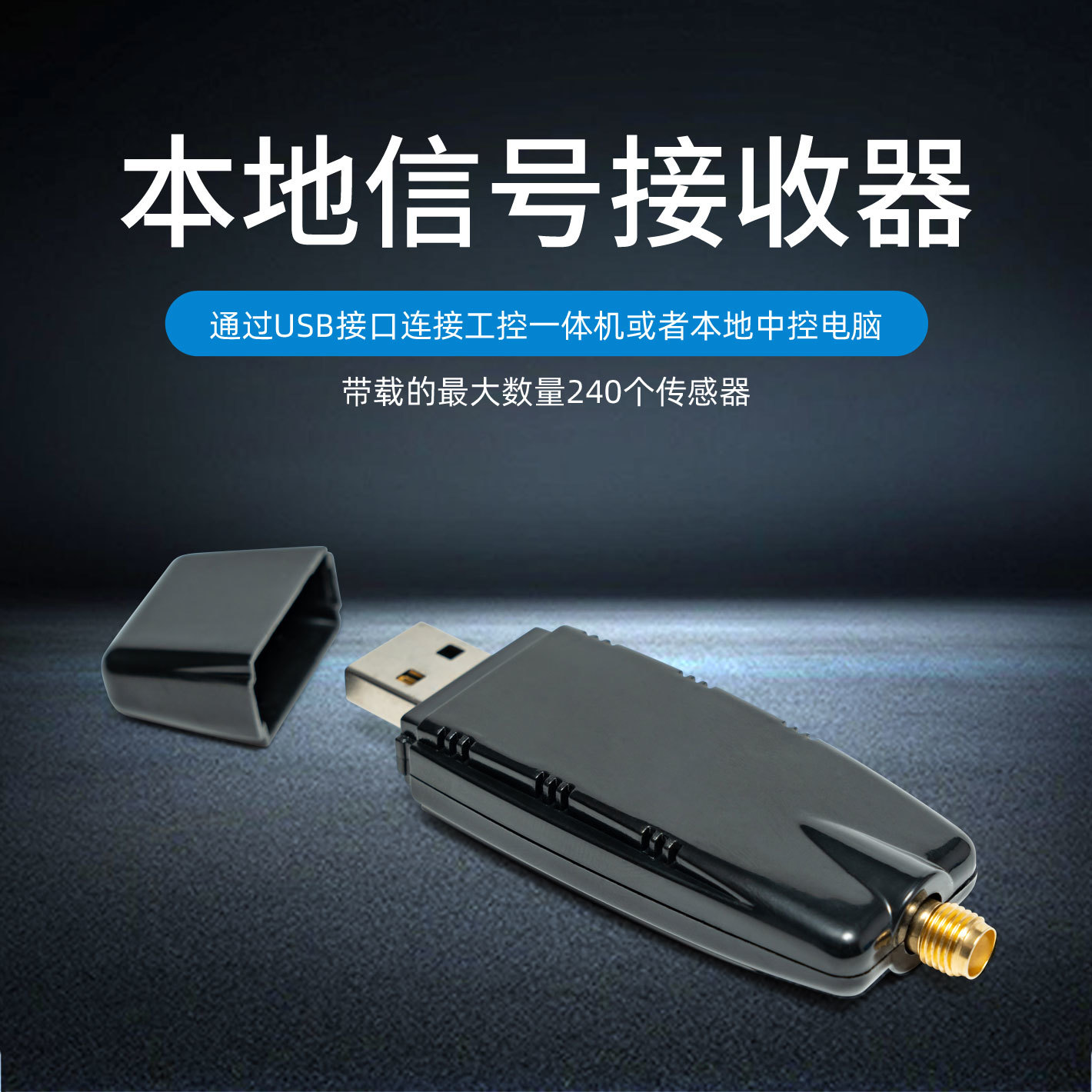

- DRLUSB01模块是远距离、高速率传输的ISM频段无线通信终端。
- 通过USB接口连接工控一体机或者本地中控电脑。
- 带载量最大数为240个传感器。
- 它采用LoRa无线扩频通信技术，支持东日自定义的无线通信协议。
- 电力故障无线报警等应用。
- 其他低成本无线定制应用。
|
参数 |
值 |
单位 |
|
供电 |
5 |
Vdc |
|
数据接口 |
USB（转UART 虚拟串口） |
- |
|
波特率 |
115200 |
bps |
|
天线接口阻抗 |
50 |
Ω |
|
通信频带 |
470~510 |
MHZ |
|
最大发射功率 |
＜17 |
dBm |
|
接收灵敏度 |
~-122 |
dBm@250kBW |
|
~-118 |
dBm@500kBW |
|
|
发射状态电流 |
~90 |
mA |
|
接收状态电流 |
~15 |
mA |
|
尺寸 |
70*27*12 |
mm |
|
重量 |
TBD |
g |
|
外壳材质 |
ABS |
- |
- DRLM37是采用LoRa无线扩频通信技术的ISM频段模块产品,支持3路并联的隔离式RS485总线接口通信。
- 电力故障无线报警LoRa接收器应用，支持MODBUS协议。
- 可定制RS485转LoRa透传应用。
- 可定制小型LoRa网关应用。
- 可定制其他无线制式的通信应用，如FSK等。
|
参数 |
值 |
单位 |
|
无线接口 |
LoRa |
- |
|
LoRa通信频带 |
470M~510M |
HZ |
|
LoRa端接收灵敏度 |
-118 |
dBm @ SF7 500KBW |
|
LoRa端最大发射功率 |
~21 |
dBm |
|
数字接口 |
RS485 |
- |
|
RS485-AB电压范围 |
-7~+10 |
V |
|
RS485通信速率 |
≤150 |
Kbps |
|
电源接口 |
DC |
- |
|
电源电压范围 |
6~16 |
V |
|
工作电流 |
＜30 |
mA |
|
存储温度 |
-40~+85 |
℃ |
|
工作温度 |
-40~+85 |
℃ |
|
工作湿度 |
10%~90% |
相对湿度 |
|
尺寸 |
TBD |
mm |
|
重量 |
TBD |
g |
产品接口定义：
图 1: 5.08mm-6PIN脚接口A
| 管脚序号 |
管脚名称 |
IO类型 |
管脚描述 |
|
A1 |
RS485-A |
数字输入输出 |
RS485总线接口A脚 |
|
A2 |
RS485-B |
数字输入输出 |
RS485总线接口B脚 |
|
A3 |
RS485-SHIELD |
/ |
RS485总线屏蔽线脚 |
|
A4 |
NC |
/ |
/ |
|
A5 |
GND |
电源 |
电源负极 |
|
A6 |
12V |
电源 |
I电源正极 |
图 2: 天线接口与定制接口
| 接口 |
接口名称 |
接口类型 |
接口描述 |
|
B |
ANT |
天线接口 |
470M~510MHZ-50Ω |
|
C |
RJ11-4P |
定制接口 |
电源+RS485 |
|
D |
RJ11-4P |
定制接口 |
电源+RS485 |
表4: 接口B\C\D描述
图 3: 指示灯和复位按钮
| 接口名称 |
定义 |
接口描述 |
|
LED1 |
无线数据指示灯 |
无线端收到数据亮灯 |
|
LED2 |
RS485发送指示灯 |
RS485发送时亮灯 |
|
LED3 |
RS485接收指示灯 |
RS485接收时亮灯 |
|
RST |
复位按钮 |
长按15秒恢复出厂设置 |
表5: 指示灯和复位按钮描述

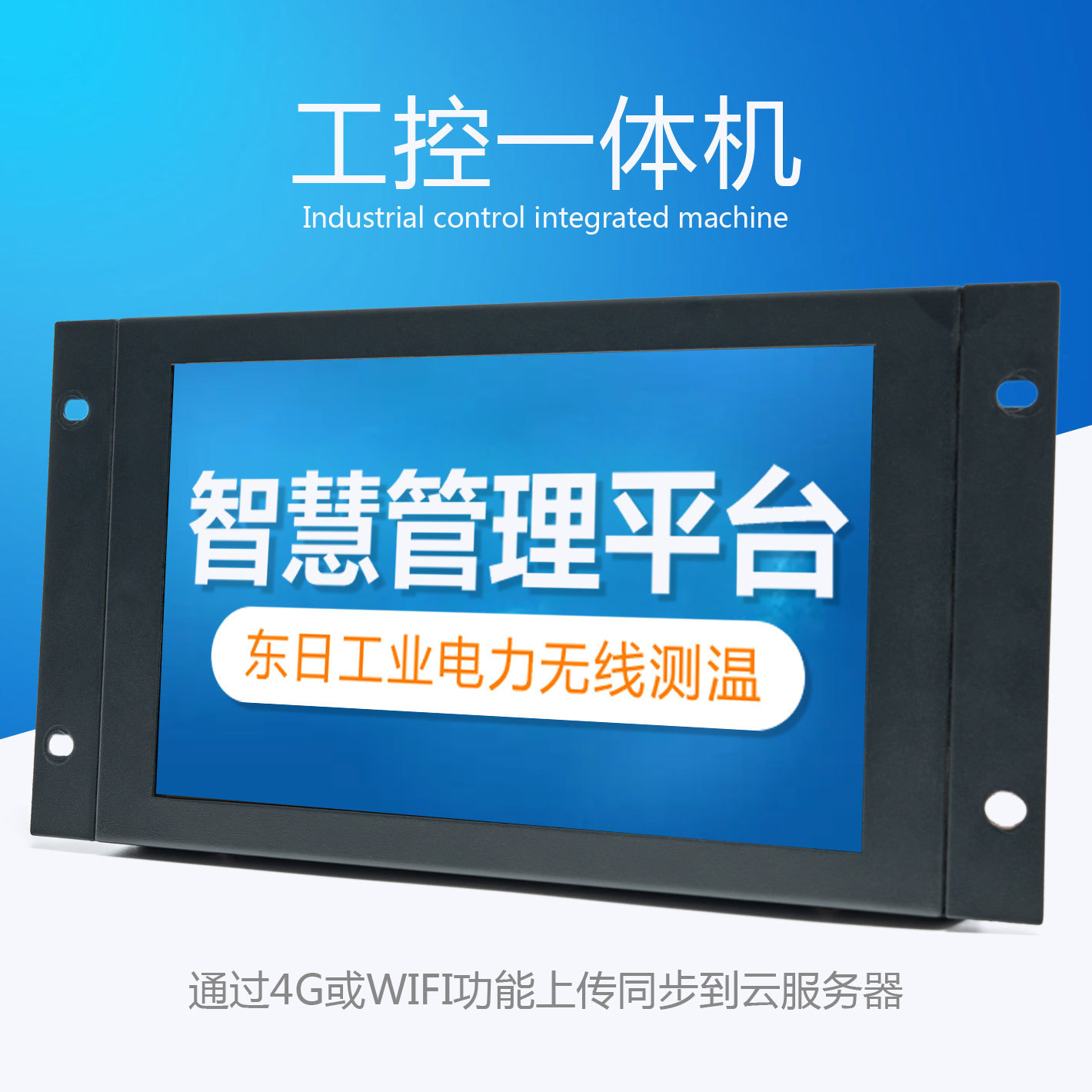

- DRIP-XXXL-X\X\X安卓工控一体化主机是一款带电容触摸屏的安卓系统工控平版产品，它搭载全志A64 Cortex-A53四核64位CPU,主频高达1.5GHZ。
- 搭配2G运存和8G存储，运行Android6.0系统，性能突出。
- 它具备丰富的外设接口与通信接口，标配USB\RS232\HDMI\WIFI\以太网口，
- 可选配4G全网通模块，扩展性能优秀。
- 它还可外接LoRa、FSK USB dongle作为测温产品的显示终端与网关。
- 测温无线报警等应用。
|
参数 |
值 |
单位 |
|
电源输入 |
12 |
V |
|
待机功耗 |
≤2 |
W |
|
最大功率 |
25 |
W |
|
工作温度 |
-10~60 |
℃ |
|
存储温度 |
-20~70 |
℃ |
|
相对湿度（无冷凝） |
20~95 |
% |
|
材质 |
铝合金 |
- |
|
防护等级 |
前面板IP65 |
- |
|
防静电 |
4kv-接触、8kv-空气 |
- |
|
显示色彩 |
16.7M |
- |
|
屏幕对比度 |
1000：1 |
- |
|
显示亮度 |
300 |
cd/m2 |
|
网络支持 |
以太网\WIFI\BT4.0\(4G全网通选配) |
- |
|
接口 |
USB*2\RS232*2\WIFI天线\（4G天线选配）\DCin\HDMI\TF\(SIM选配)\rj45\Audio |
- |
|
操作系统 |
Android 6.0 |
- |
|
CPU主频 |
1.5 |
GHZ |
|
运存 |
2 |
G |
|
存储(EMMC 5.1) |
8 |
G |
|
内置EEPROM |
2 |
KB |

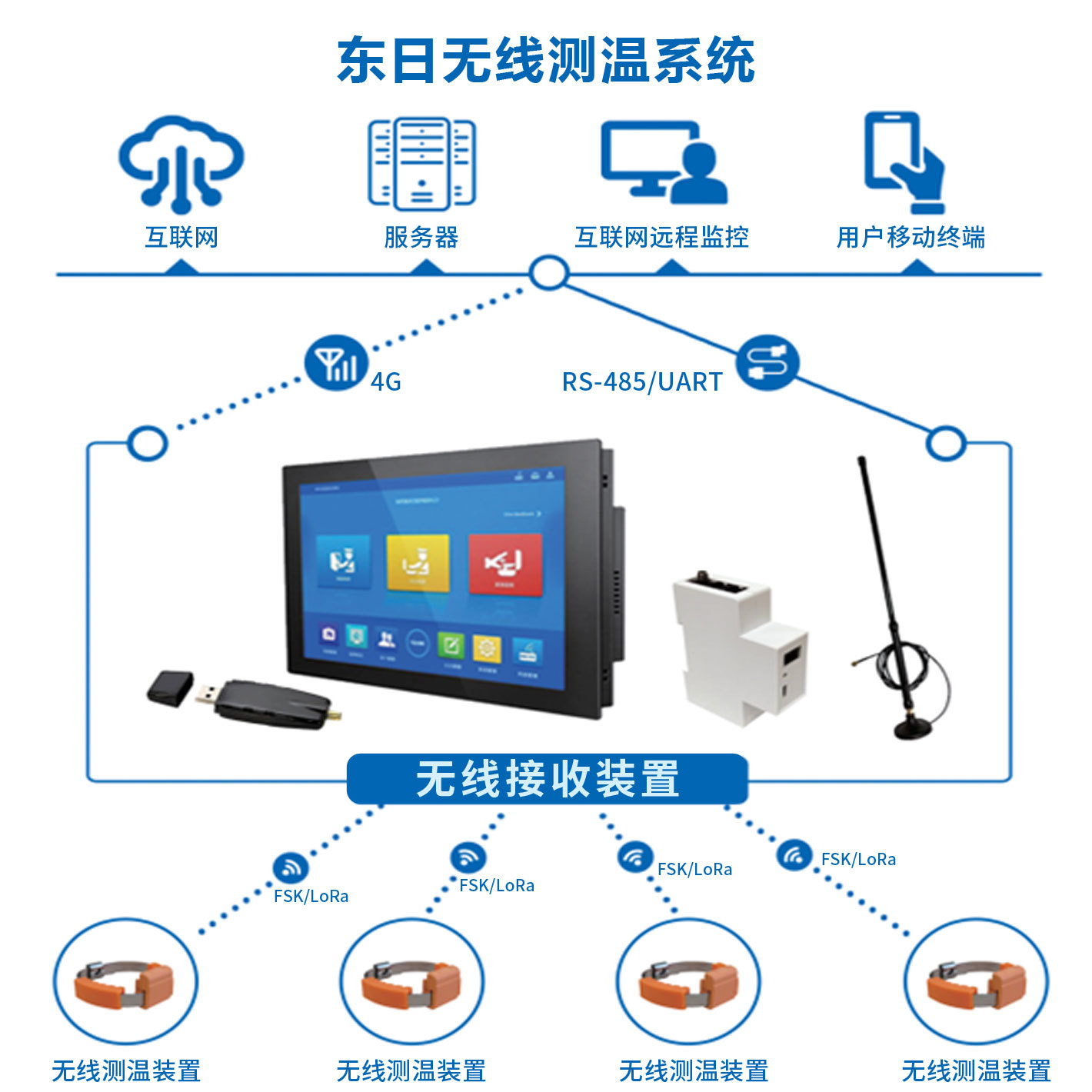

东日无源无线测温系统拓扑图：
东日信息测温系统LoRa通讯与传统FSK通讯比对
|
对比项目 |
LoRa通讯（参考数值） |
FSK通讯（参考数值） |
|
高压开关柜中置柜传输距离 |
50-90米 |
20-50米 |
|
野外传输距离 |
500-1000米 |
100-200米 |
|
穿透性 |
穿透性强 |
穿透性一般 |
|
抗干扰性 |
抗干扰强 |
容易被干扰 |
|
由于中置柜、环网柜、高压开关柜材质工况差异巨大，数据仅供参考，实测为准 |
||
|
野外有地形、楼宇等干扰，数据仅供参考，实测为准 |
||
LoRa调制解调器通讯的优点：
扩大了无线通讯链路的覆盖范围(实现了远距离无线传输)。
具有更强的抗干扰能力。对于同信道GMSK干扰信号的抑制能力达到20dB。凭借这么强的抗干扰性，LoRa调制系统不仅可以用于频谱使用率较高的频段，也可以用于混合通讯网络，以便在网络中原有的调制方案失败时扩大覆盖范围。
FSK的调制解调器通讯的优点：
成本低，实现起来较容易,抗噪声与抗衰减的性能较好。在中低速数据传输中得到了广泛的应用。
