LoRa智能水表数据采集网关(DRGW05-Mesh-L-4G)
产品介绍(DRGW05):
DRGW05网关由网关主体+LoRa天线+LTE全网通天线+蓝牙天线组成。
采用LoRa无线扩频通信技术与节点相连。
覆盖范围广、节点容量大(最大带载2047个传感器)和高可靠性。
内置多种通信,LTE全网通无线接口/RS485总线接口可与后台进行数据对接;
网关自带8字节长度UID作为产品的身份识别;
网关内置蓝牙5.0,支持通过蓝牙APP进行配置,便于维护。
选型指南:
DRGW05-X-485/LTE/LoRa
X代表供电方式:L 太阳能供电 P 市电供电;
485代表上联接口RS485;
LTE代表上联接口LTE全网通;
LoRa代表下联接口LoRa;
LoRa数据采集网关产品概述:
产品技术指标
参数 |
值 |
电源输入(市电版) |
9V~36V |
LoRa接口通信频带 |
470MHZ~510MHZ |
LoRa接口最大发射功率 |
17dBm |
LoRa接口接收灵敏度 |
-136dBm |
LTE接口通信频带 |
支持 FDD-LTE:B1/B3 支持TDD-LTE:B38/B39/B40/B41 支持 WCDMA:B1 支持 TD-SCDMA:B34/B39 支持 CDMA:BC0 支持 GSM:900/1800 |
LTE接口最大发射功率 |
FDD-LTE:B1/B3频段:23±2dBm TDD-LTE:B38/B39/B40/B41频段:23±2dBm WCDMA:B1频段:24+1/-3dBm TD-SCDMA:B34/B39频段:24+1/-3dBm CDMA:BC0频段:24+6/-1dBm GSM:900频段:33±2dBm GSM: 1800频段:30±2dBm |
LTE接口接收灵敏度 |
FDD-LTE:B1/B3频段:-97Bm TDD-LTE:B38/B39/B40/B41频段:-97dBm WCDMA:B1频段:-107dBm TD-SCDMA:B34/B39频段:-108dBm CDMA:BC0频段:-105dBm GSM:900频段:-105dBm GSM: 1800频段:-104dBm |
SIM卡接口 |
Micro SIM |
RS485接口 |
波特率≤500Kbps(典型值9600) |
防尘防水 |
IP66 |
存储温度 |
-40~+85℃ |
工作温度 |
-30~+75℃ |
充电温度(光能版) |
-20~+60℃ |
尺寸(不含天线) |
见图2 |
产品防护等级
接口 |
防护指标 |
值 |
电源 |
接触放电 |
±8KV(HBM) |
抗浪涌度* |
±1KV |
|
RS485 |
接触放电 |
±15KV(HBM) |
抗浪涌度* |
±1KV |
|
LoRa |
接触放电 |
±8KV(HBM) |
LTE |
接触放电 |
±8KV(HBM) |
蓝牙 |
接触放电 |
±8KV(HBM) |

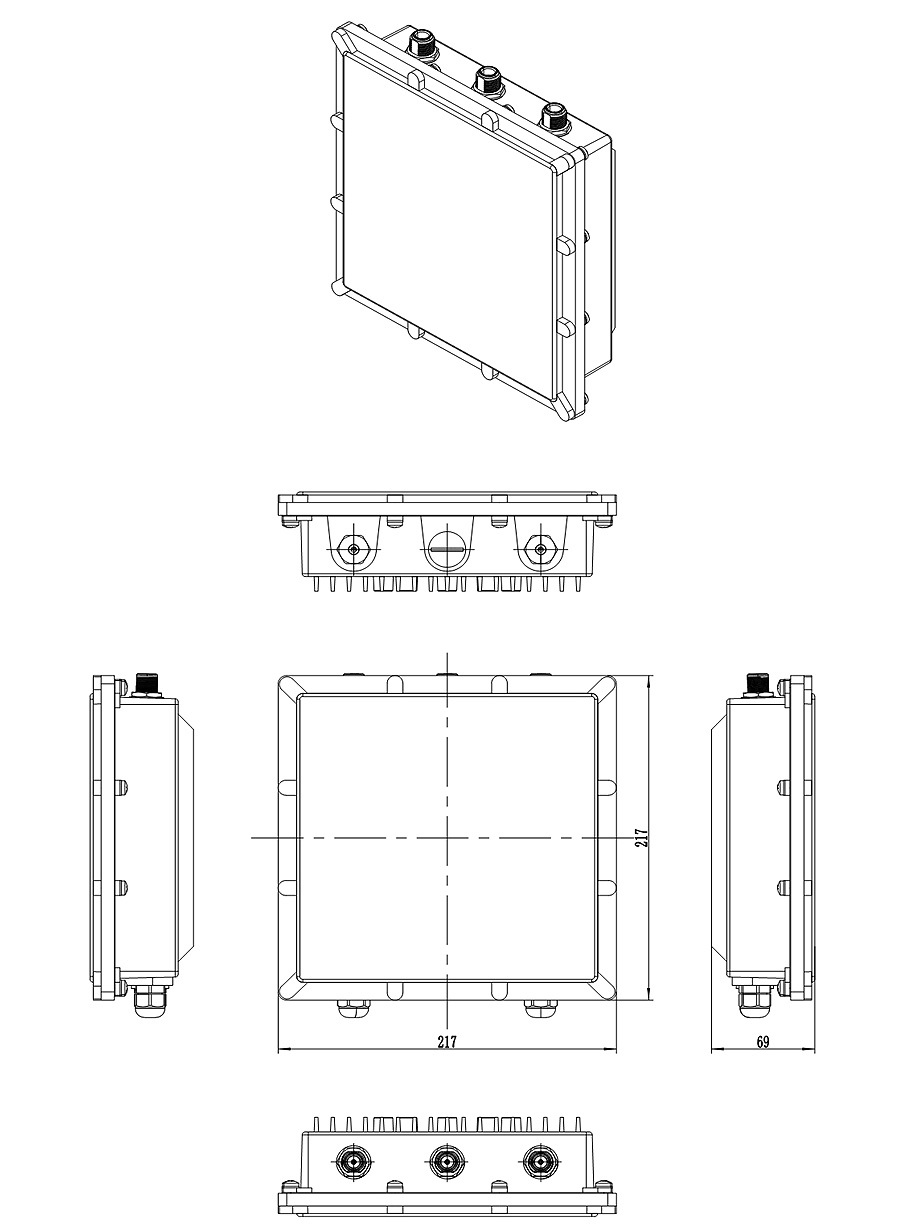

网关尺寸图:
网关采集器产品配件:

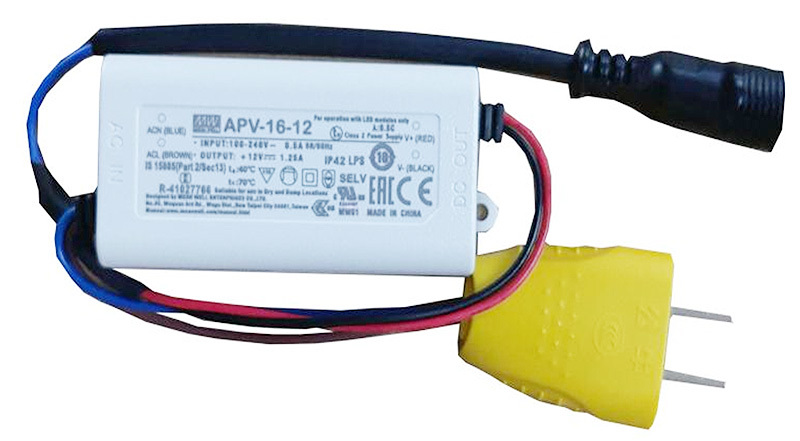

电源适配器

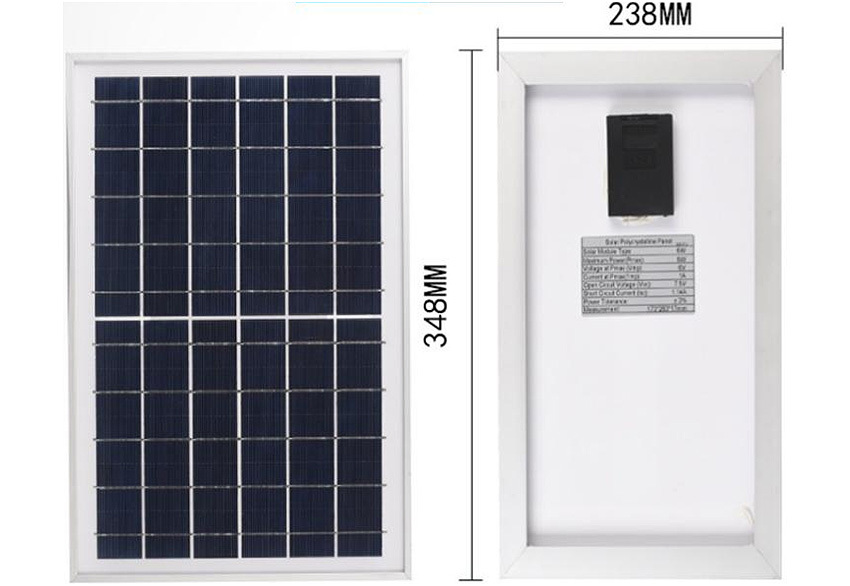

3.2 太阳能板6V\8W*2,光能版本标配(含装配支架、螺丝、接线)
太阳能板

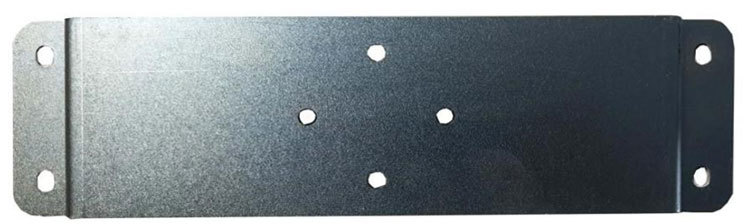

3.3 墙面支架(含装配螺丝)
墙面支架

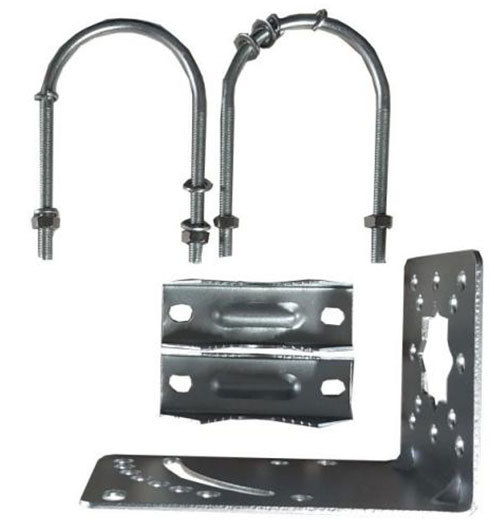

3.4 抱杆支架(含装配螺丝)
抱杆支架
网关采集器安装说明:
4.1 SIM卡需开盖安装,装好后请务必将壳体上盖螺丝均匀锁紧,避免漏水。
4.2网关本体安装

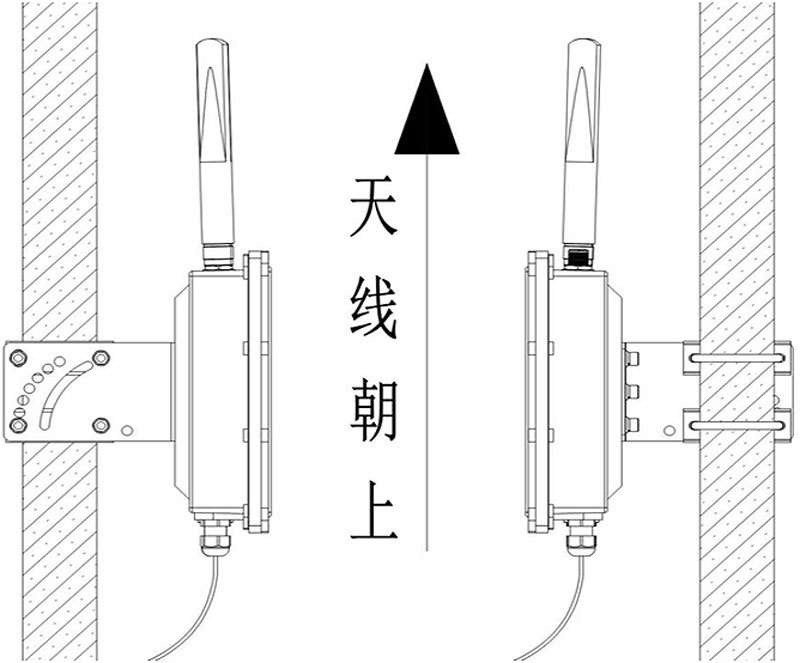

网关主体正确安装方式(抱杆支架)

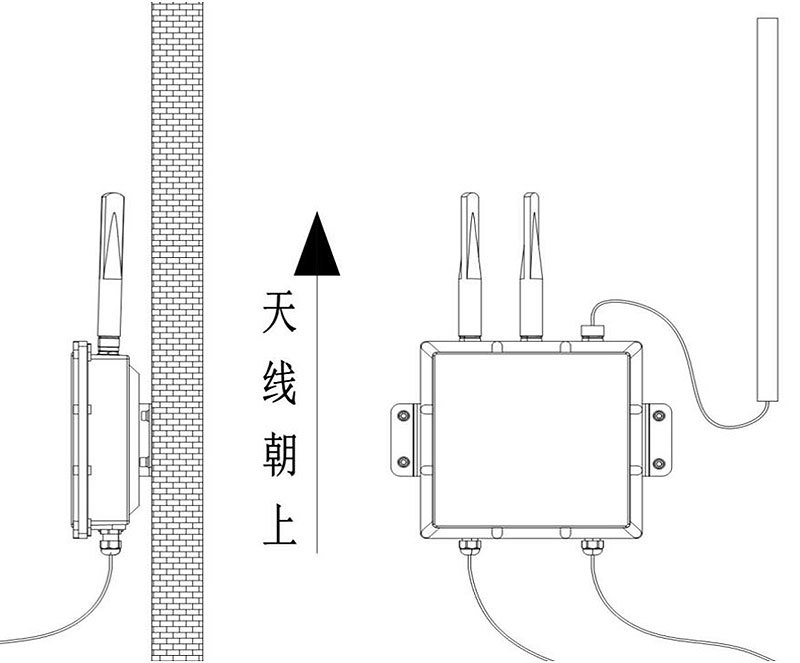

网关主体正确安装方式(墙面支架)
4.3网关LoRa天线安装
LoRa天线安装时应遵循天线的无线辐射特性安装,调整天线角度使表计尽量处于天线辐射区域(虚线区域),以达到最佳的无线信号覆盖效果。

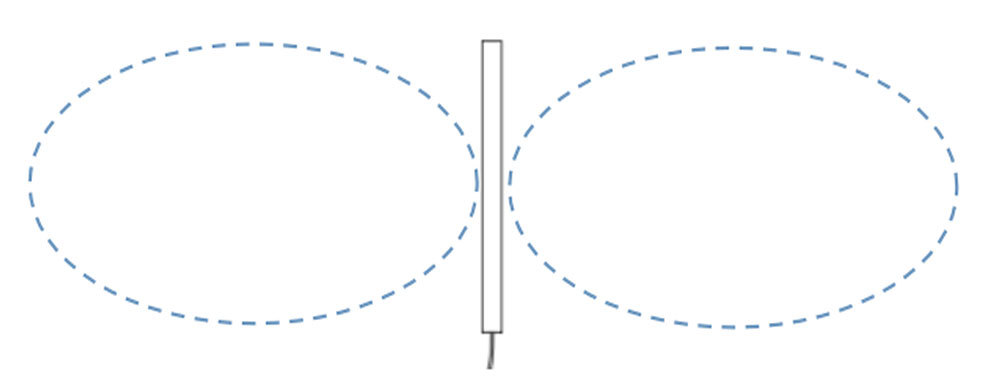

天线辐射方向

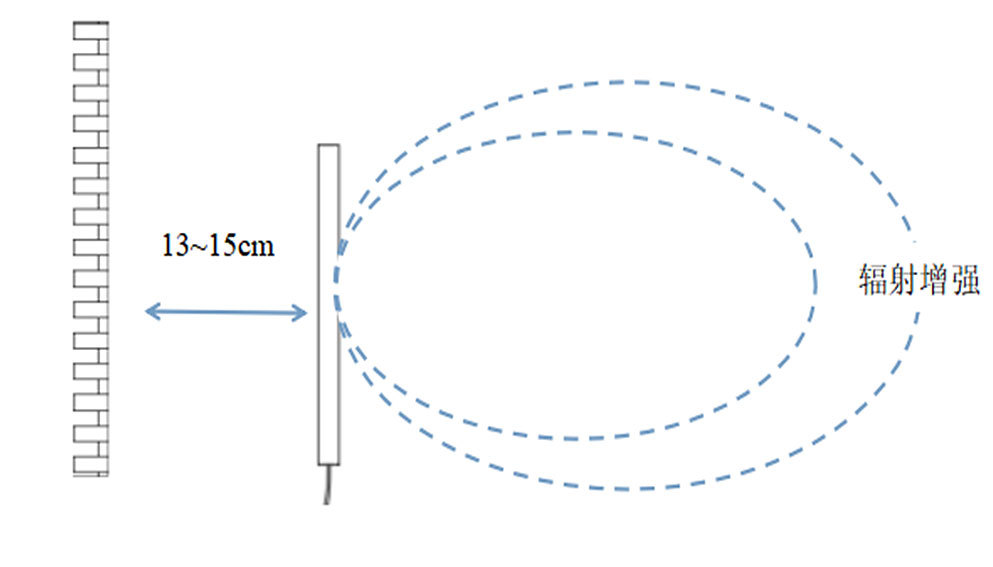

LoRa天线若靠墙(或金属)安装,则安装时让天线距离墙体(或金属)13~15cm固定,通过墙体(或金属)的反射效应,可有效提高另一侧的辐射效果。
天线靠墙安装的反射效应
网关信息信息获取与配置:
网关上电后,使用东日的LoRa产品APP(设备要求:安卓5.0以上,支持BLE蓝牙)通过蓝牙连接网关,可进行网关信息获取与配置。

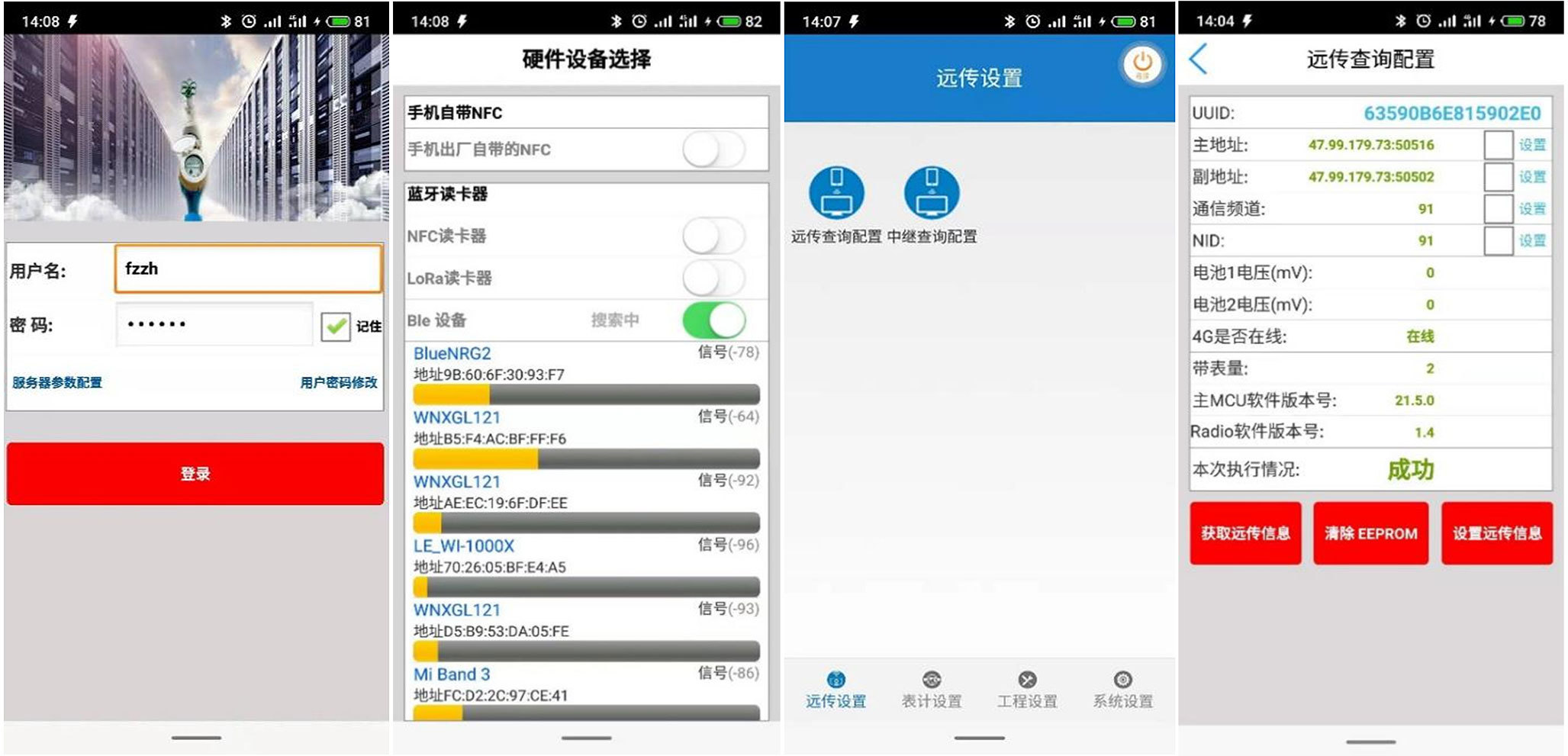

APP操作图示
定制服务:
我们的DRGW05网关,可以定制支持LoRa节点的接入数量、采集频度、采集内容、接入云平台地址、接入协议等,其他更多定制,请和福州东日信息技术有限公司联系。
