RS485-LoRa无线测温接收器(DRLM37)
关键词:
所属分类:
无线测温系统

电话:
RS485-LoRa无线测温接收器(DRLM37)
产品介绍:
DRLM37是采用LoRa无线扩频通信技术的ISM频段模块产品,支持3路并联的隔离式RS485总线接口通信。
电力故障无线报警LoRa接收器应用,支持MODBUS协议。
可定制RS485转LoRa透传应用。
可定制小型LoRa网关应用。
可定制其他无线制式的通信应用,如FSK等。
产品参数概述:
参数 |
值 |
单位 |
无线接口 |
LoRa |
- |
LoRa通信频带 |
470M~510M |
HZ |
LoRa端接收灵敏度 |
-118 |
dBm @ SF7 500KBW |
LoRa端最大发射功率 |
~21 |
dBm |
数字接口 |
RS485 |
- |
RS485-AB电压范围 |
-7~+10 |
V |
RS485通信速率 |
≤150 |
Kbps |
电源接口 |
DC |
- |
电源电压范围 |
6~16 |
V |
工作电流 |
<30 |
mA |
存储温度 |
-40~+85 |
℃ |
工作温度 |
-40~+85 |
℃ |
工作湿度 |
10%~90% |
相对湿度 |
尺寸 |
TBD |
mm |
重量 |
TBD |
g |
表 1:参数概述
产品绝对最大值额度:
参数 |
最小值 |
最大值 |
单位 |
供电电压 |
–0.3 |
+17 |
V |
天线端输入功率 |
- |
+10 |
dBm |
天线端静电(HBM) |
- |
±15000 |
V |
RS485-AB极限电压 |
- |
±10.5 |
V |
RS485静电(HBM) |
- |
±15000 |
V |
隔离电压 |
-s |
AC 3000 |
Vrms |
表 2:绝对最大额定值
产品接口定义:

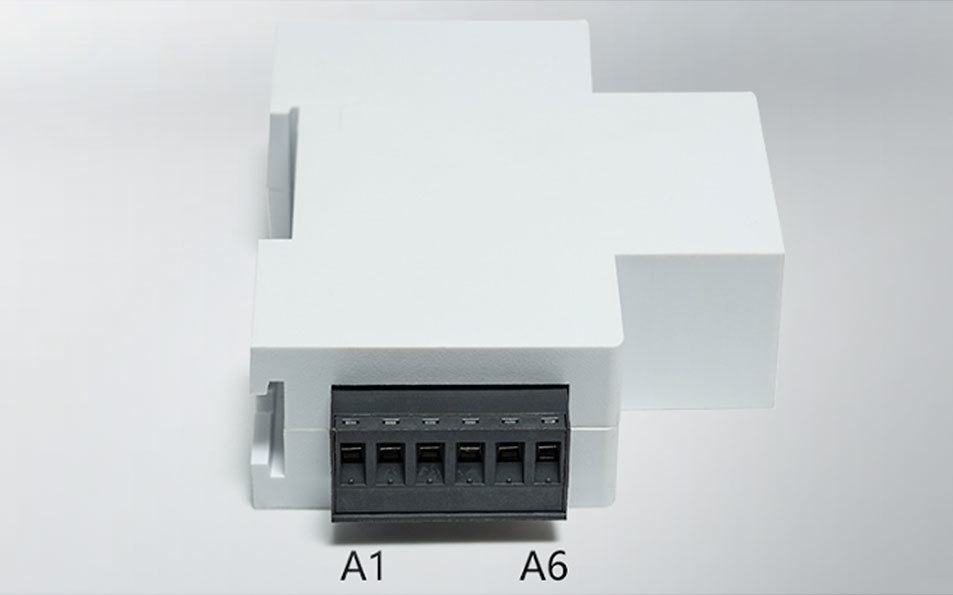

图 1: 5.08mm-6PIN脚接口A
管脚序号 |
管脚名称 |
IO类型 |
管脚描述 |
A1 |
RS485-A |
数字输入输出 |
RS485总线接口A脚 |
A2 |
RS485-B |
数字输入输出 |
RS485总线接口B脚 |
A3 |
RS485-SHIELD |
/ |
RS485总线屏蔽线脚 |
A4 |
NC |
/ |
/ |
A5 |
GND |
电源 |
电源负极 |
A6 |
12V |
电源 |
I电源正极 |
表3: 接口A管脚描述
图 2: 天线接口与定制接口
接口 |
接口名称 |
接口类型 |
接口描述 |
B |
ANT |
天线接口 |
470M~510MHZ-50Ω |
C |
RJ11-4P |
定制接口 |
电源+RS485 |
D |
RJ11-4P |
定制接口 |
电源+RS485 |
表4: 接口B\C\D描述

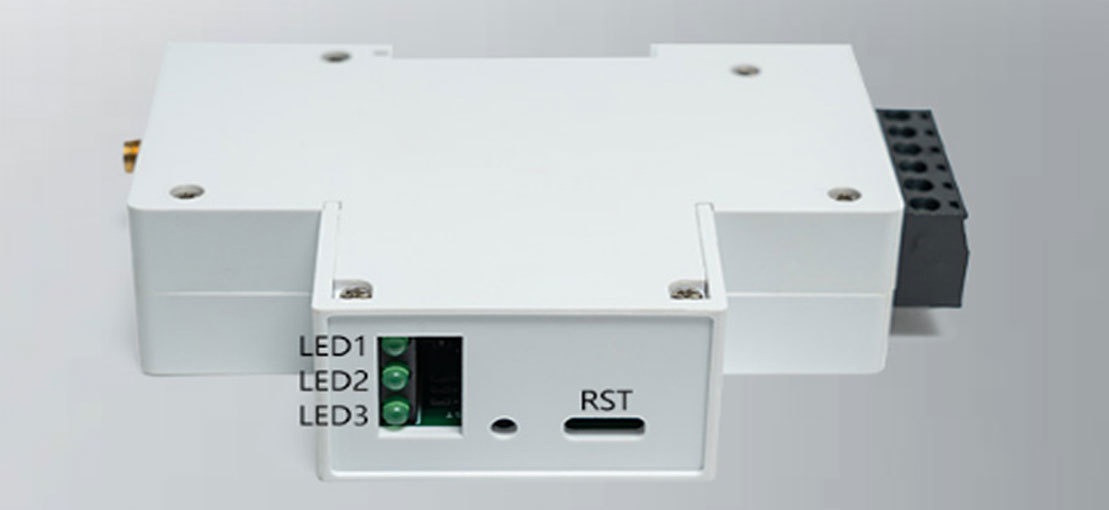

图 3: 指示灯和复位按钮
接口名称 |
定义 |
接口描述 |
LED1 |
无线数据指示灯 |
无线端收到数据亮灯 |
LED2 |
RS485发送指示灯 |
RS485发送时亮灯 |
LED3 |
RS485接收指示灯 |
RS485接收时亮灯 |
RST |
复位按钮 |
长按15秒恢复出厂设置 |
表5: 指示灯和复位按钮描述
