DRNBDTU02是东日信息自主研发的一款NB-IOT DTU产品，支持在电信NB频段的超低功耗数据采集传输，数据上传至电信平台，用户可根据协议到电信平台获取数据。
主板具备一路RS485总线接口，可连接东日超声波液位计进行液位高度等距离测量。
低功耗：整套产品使用17AH 3.6v锂亚电池搭配超级电容供电，电池寿命2年。
5分钟上传1次数据，报警10秒上传数据。
可配置：内置BLE蓝牙，通过手机APP与之连接，可实现配置读取、更新，固件升级等功能。
数据上传频次：≥30秒(可配置）。
防水防尘等级：IP65/IP68根据不同工况可选。
电话：
NB-DTU数据传输单元
产品介绍：
- DRNBDTU02是东日信息自主研发的一款NB-IOT DTU产品，支持在电信NB频段的超低功耗数据采集传输，数据上传至电信平台，用户可根据协议到电信平台获取数据。
- 主板具备一路RS485总线接口，可连接东日超声波液位计进行液位高度等距离测量。
- 低功耗：整套产品使用17AH 3.6v锂亚电池搭配超级电容供电，电池寿命2年。
- 5分钟上传1次数据，报警10秒上传数据。
- 可配置：内置BLE蓝牙，通过手机APP与之连接，可实现配置读取、更新，固件升级等功能。
- 数据上传频次：≥30秒(可配置）。
- 防水防尘等级：IP65/IP68根据不同工况可选。
产品信息概述：
|
参数 |
值 |
|
电池容量 |
17AH (3.6V) |
|
NBIOT天线 |
内置 |
|
NBIOT频段 |
Band 3/5/8（仅电信频段实现低功耗） |
|
NBIOT发射功率 |
23±2dBm |
|
NBIOT接收灵敏度 |
-139±1dBm |
|
SIM卡规格 |
Micro SIM |
|
超声探头接口供电输出 |
3.6V（同电池电压） |
|
超声探头接口485波特率 |
115200bps |
|
存储温度*1 |
常温 |
|
工作温度*1 |
0~50℃ |
|
不含支架尺寸 |
157 x 90 x 47 mm |
|
含支架尺寸 |
168 x 145 x 55 mm |
|
含支架重量 |
~650 g |
|
防水防尘等级*2 |
IP66 /IP68 |
|
整体功耗（含超声探头） |
＜500uA(测距上传频次=5分钟） |
|
接口ESD（HBM) |
±8kv（电源输出接口） ±12kv（IO接口) |
*note1：电池在高温低温条件下会加速损耗，故在恶劣气温环境下请适当加大电池以及电池电容的容量。
*note2：通过灌胶等特殊处理可实现IP68防水等级，但SIM卡需由东日厂内安装，且安装后电池更换较为困难。
*note3：数据上传频次设置关系到电池使用年限和SIM卡使用年限，请谨慎设置。
产品安装图示：
图1：墙面安装

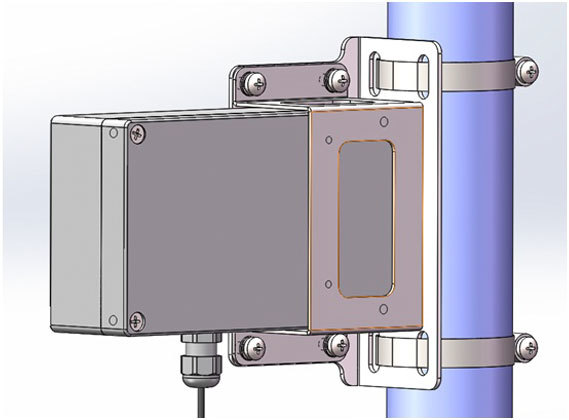

图2：抱杆安装
