福州东日工业电力测温解决方案

一、测温产品概述

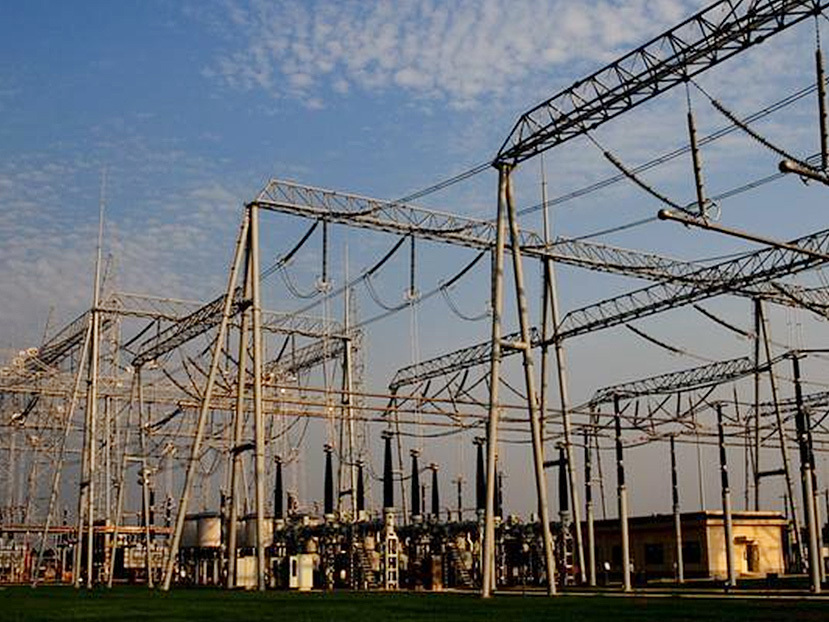

在电力系统中，从发电厂到送变电设备以及到终端用户电器的整个传输过程中都有大量的可变温度需要检测、预警。高压设备连接部位如母线连接点，各种开关、断路器、主变套管夹、高压电缆接头等由于气候冷热变化、材料老化、锈蚀、松动等原因易造成接触不良、接触电阻增大。在大电流通过时，容易烧坏设备，严重的甚至引起一次设备起火爆炸。若对这些温升故障点的运行状态进行动态追踪监测，不仅可以防止、杜绝此类事故的发生，而且亦为电力系统安全可靠分析和科学调度提供重要的决策依据。





目前对高压电气设备温度的监测，使用最多的方式是通过人工手持红外设备定期巡检。而此种方式有很多的弊端：


1、 劳动强度大，需增加工作人员；
2、 温度测量不准，人为的、环境的干扰因素大；
3、 温度的异常不能及时的发现；
4、 对历史数据无法进行及时、有效的分析。因而存在无法及时发现故障的隐患；
5、 电气设备内部的一些关键节点的温度无法测量。



针对目前高压设备温度监测的现状，我司在国内推出了电气接点温度在线监测系统，解决了在常规的温度监测手段中所遇到的问题。通过多年的实践，我司推出了一系列的测温产品，可适用于各种不同的测温环境。产品已大量的运行在国内的各行各业的电力系统中，为避免高压电气设备事故起到了很好的监测作用。实践证明我司的测温产品性能稳定可靠，测量数据准确，并获得了客户的一致好评。




二、测温系统应用价值：

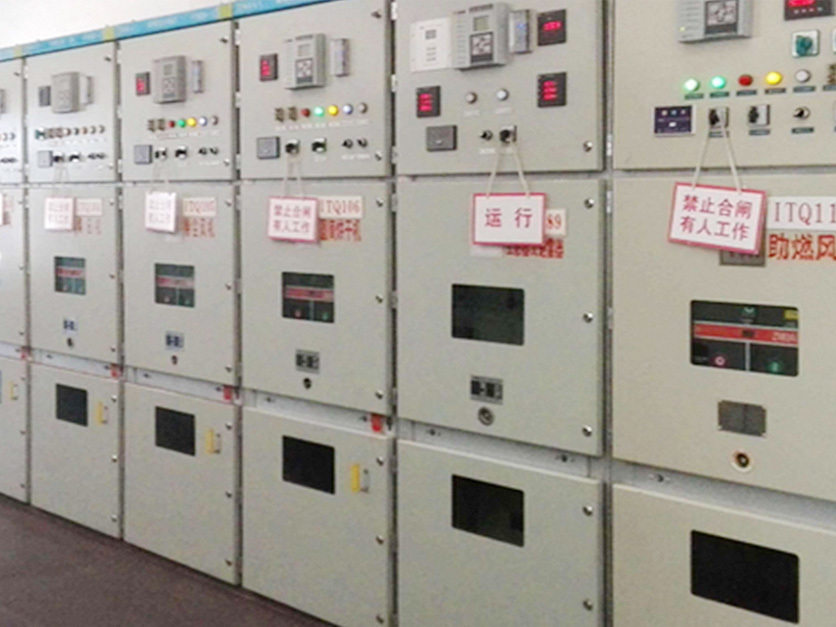

1、测温系统产品的安全性：该系列产品的温度传感器直接安装在高压电气设备上，对触点进行实时的在线监测。温度传感器采样到的温度数据通过无线LoRa通讯方式传送出来，我司自研LoRa调制解调器通讯技术具有穿透性好，抗干扰能力强的特点，在空旷的野外传输距离超过1000米，能穿透中置柜、环网柜、高压开关柜等，传输距离超100米，从而实现了高低压的彻底隔离，保证了产品应用的绝对安全，杜绝因高压设备温度过高导致的安全事故，保证电气设备系统的安全运行和企业的安全生产。


2、我司自主研发的无源无线测温装置，采用CT取电技术，做到真正无源供电，缩短了测温周期；采用双重抗浪涌保护设计方案，即使瞬间过流达40-50KA设备照样正常使用。该装置可以长期免维护可靠运行，完全符合变电站无人值守的需求。





主要技术参数：



参数

值

单位

通信频带

470M~510M

HZ

最小启动电流

3

A

测温范围

-30~+125

℃

测量精度

±1

℃

尺寸（不含表带）

26*22*11

mm

总长（含表带）

表带长度根据安装现场裁剪

mm

使用寿命

≥10

Year

正常温度发射周期

~30

s

异常温度发射周期

~10

s



3、我公司系列测温产品，已经应用在各个行业，该系列产品通过了权威检测机构的各项检测；因系统实现了温度实时的监测功能，可及时的发现设备的发热故障。并通过对历史数据的统计和分析，可对设备问题做出及时的预警，保证设备的可靠运行。


4、我司原创发明的磁吸式无线测温产品，可吸附安装于被测物表面的螺丝帽上，非常便于安装和拆卸。





  •     DRLM40-1模块是一款采用磁吸方式的无线测温产品，可吸附安装于被测物表面的螺丝帽上，非常便于安装和拆卸。
  •     它内置高精度温度采样元件，可提供高达1%的精度。
  •     采用LoRa无线扩频通信技术进行发射调制，是低功耗、抗干扰及远距离传输的ISM频段无线模块。
  •     可用于电力、石油、化工、冶金及各种工业自动化可磁吸的测温场所.。
  •     常态上报周期300秒，温度突变时上报周期10秒，温度突变标准≥2℃（两次采样温差）
  •     内置电池容量1200mAh，工作寿命＞5年。
  •     防水防尘等级：IP68。


5、解决了传统方式下工作人员定期现场巡查的劳动强度和增加工作人员带来高成本的问题，解决了传统测温方式的温度测量不准，受人为的、环境的干扰因素大的问题。
6、杜绝因设备发热导致设备故障的情况发生，保证了设备安全可靠持续的运行，提高了企业经济效益，该系统能及时发现并能提前预判设备的故障，提前消除设备故障，减少了设备的损坏，降低了企业的维护成本。



三、东日无线测温装置系统拓扑图





系统描述：
1、接收无线温度传感器上传的温度和工作电压，所有参数灵活设置，操作方便，掉电不丢数据，当有报警事件发生时，开关按钮变红色提示（后续可加蜂鸣提示）。
2、记录曾发生过报警测温位置的温度，可查询每一个测温点的历史曲线，每个测温点的数据冻结密度可以设置。
3、每个无线接收装置可以带载的最大数量240个传感器，通过USB接口连接工控一体机或者本地中控电脑，实现本地管控，也可以通过4G-5G或者WIFI上传数据，实现互联网远程监控、用户移动端监测。
4、远程信号接收器，通过RS-485/UART接口远程连接PLC或中控电脑，集中接收显示主机带有RS485通讯接口，所测得温度数据可以通过RS485总线的方式将温度数据上传至后台管理系统进行数据分析处理。一旦被监测设备温度异常，后台系统马上发出报警信号，真正实现了开关室无人值守。


东日无线测温集中监测系统主要功能：



主要功能

功能介绍

基本功能

接收数据

接收无线温度传感器上传的温度和传感器工作电压

显示数据

彩色显示接收到的数据，显示效果更直观，背光开关可 控，适用多种应用场合

时钟显示

实时时钟显示，并作为事件记录的时间基准

参数设置

所有参数灵活可设，操作方便，掉电数据不丢失

报警输出

当有报警事件发生时，开关按钮变红提示（后续可加蜂 鸣提示）

温度报警记录

记录曾发生过报警的测温位置的温度

历史曲线

可查询每个测温点历史曲线

数据冻结

每个测温点数据冻结密度可设置

密码管理

采用密码管理方式，设置参数时必须输入密码，密码分 为用户密码和系统密码，输入系统密码可进行更高级的 设置功能
