智慧水利--智能RTU信息化解决方案


智慧水利水文是充分利用物联网、大数据、云计算及移动互联网等新一代信息技术,深入挖掘和广泛运用水利水文信息资源,包括水利水文信息采集、传输、存储、 处理和服务,全面提升水务管理的效率和效能,实现更全面的感知、更主动的服务、更整合的资源、更科学的决策、更自动的控制和更及时的应对。





未来,全国水利投资年均增速将保持较高水平,水利工程行业投资建设力度将继续加大,发展前景可期。其中,重大水利工程建设将成为行业发展重点,预计国家将重点针对资源性、工程性缺水地区、防洪体系有较大缺陷的地区,加快建设一批重大引调水工程、重点水源工程、江河湖泊治理骨干工程,优先安排前期工作基础较好的重大水利工程。


行业存在的痛点:



与水利高质量发展的需求相比,智慧水利仍存在明显短板和薄弱环节。数字化方面,感知覆盖范围不足、监测要素不全、节点传感器种类繁多、不同厂商生产的传感器无法互联互通、采集信息无法集中在同一管理平台。还有50%的中小河流没有监测设施、大部分中小水库和堤防未开展安全监测。网络化方面,网络覆盖和带宽还不能满足需要,网络安全防护能力不强,工控网建设差距大,如近20%的县级水利部门尚未接入水利业务网,大型水利工程仍以现地控制为主。智能化方面模型能力不足、支撑决策精准化程度不高,例如预报以集中式、经验性模型为主,预警能力不足,预案精细化程度不够,预演能力难以支撑多方案优选。



东日智能RTU为智慧水利信息化平台建设打造互联互通的重要枢纽,他联通了水利水文监测常用的传感器,对于完善水治理体系,提升水治理能力,驱动水利现代化建设具有重要的意义。

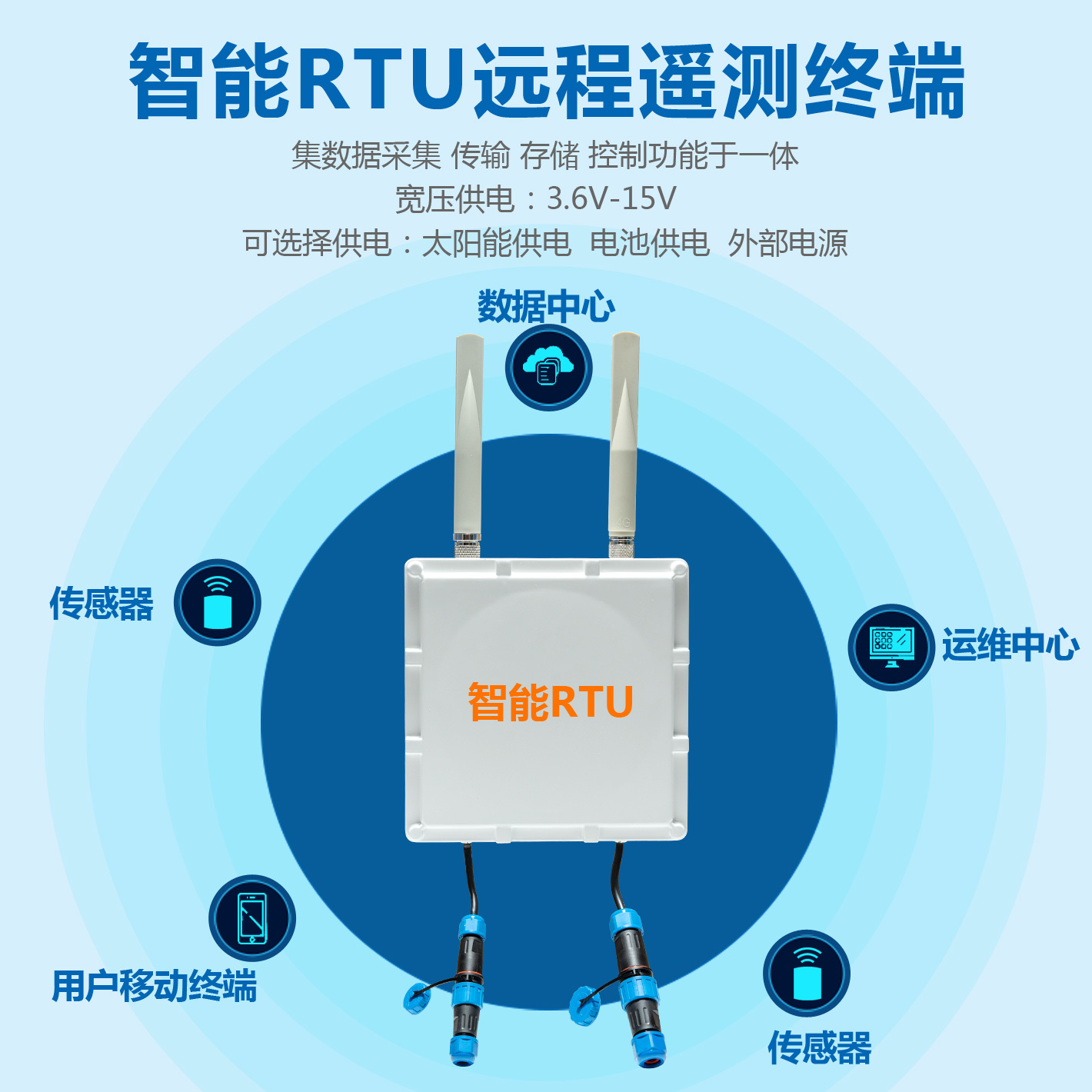

东日DRRTU-02产品介绍





  •     智能RTU设备是一款防水型设备,防水防尘等级IP68。
  •     集数据采集、传输、存储、控制功能于一体。
  •     采用低功耗设计,适用于太阳能供电、电池供电、外部电源的监测现场,减少供电成本。
  •     支持远程固件升级,减少现场维护工作量。
  •     广泛应用于智慧水务、智慧水文、智慧水利、智慧环保、海洋渔业等领域。
  •     基于Modbus协议,可支持多达16个RS485接口的传感器,并集成了2路开关量接口,用于连接开关量型传感器。
  •     还可选配模拟量采集配置,用于采集4~20mA电流信号。
  •     支持数据中心与运维中心分离功能。


东日智能RTU已经联通的常见水利水文传感器设备


120G蓝牙水位计 电磁流量计
飞猫系列3.3V超声波水位计 法兰连接非满管流量计
v1.4版超声波明渠流量计 外夹式超声波流量计
IP68超声波物位计 宇征4号水下测距仪
超声波液位差计 投入式液位计不带表头
超声波物位计 投入式液位计带液晶表头
多普勒流量计 E4000S1电磁流量转换器
超声波流速仪 智能温压补偿涡街流量计
26G雷达水位计 无堰槽明渠流量计
东日液位计水位计 德国E+H水质监测仪



120G蓝牙水位计:

支持蓝牙无线通讯的120G雷达液位计,可以轻松与现场操作测量工作人员的手机调试软件连接,工作人员在手机上就能完成各种配置和调试、操作、波形监测、历史信息读取等,大大减少了操作者现场巡检和维护、操作的难度和工作量,解决了仪表安装现场环境对工作人员工作的限制(如恶劣极端天气,人员亲到现场受限),另一方面蓝牙技术实现了对检测过程及结果的自动监控、数据同步,及时获取检测的相关数据,通过分析,可以获取检测介质是否正常,如果异常可快速解决,增强了整个测量工作的灵活性和安全性,而且蓝牙技术安全性和抗干扰能力比较强,有效避免了一些环境影响,确保测量的可靠性。

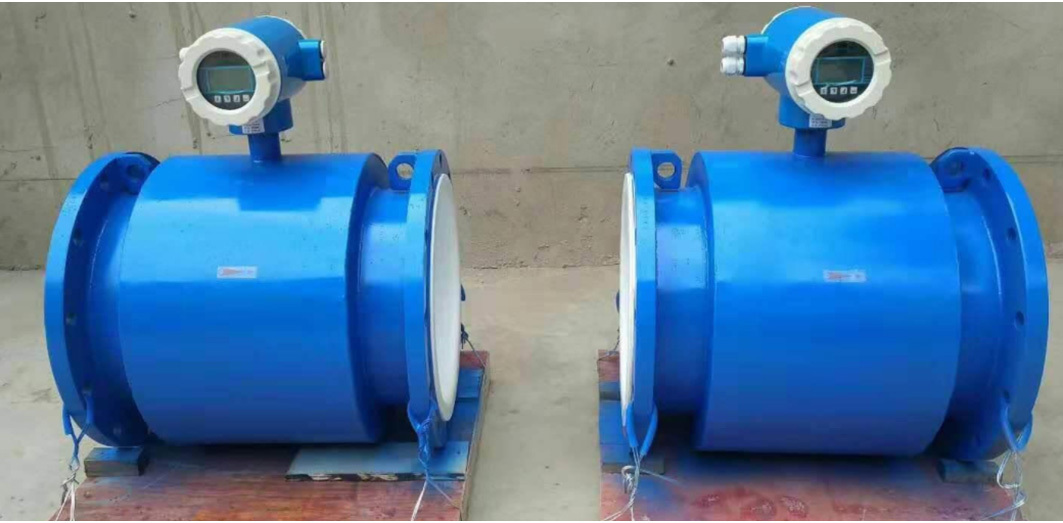

电磁流量计:

电磁流量计(Electromagnetic Flowmeters,简称EMF)是20世纪50~60年代随着电子技术的发展而迅速发展起来的新型流量测量仪表。 电磁流量计是应用电磁感应原理, 根据导电流体通过外加磁场时感生的电动势来测量导电流体流量的一种仪器。



电磁流量计的结构主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成。





电磁流量计特点:
1、测量不受流体密度、粘度、温度、压力和电导率变化的影响;
2、测量管内无阻碍流动部件,无压损,直管段要求较低。对浆液测量有独特的适应性;
3、合理选择传感器衬里和电极材料,即具有良好的耐腐蚀和耐磨损性;
4、转换器采用新颖励磁方式,功耗低、零点稳定、精确度高。流量范围度可达150:1;
5、转换器可与传感器组成一体型或分离型;
6、转换器采用16位高性能微处理器,2x16LCD显示,参数设定方便,编程可靠;
7、流量计为双向测量系统,内装三个积算器:正向总量、反向总量及差值总量;可显示正、反流量,并具有多种输出:电流、脉冲、数字通讯、HART;
8、转换器采用表面安装技术(SMT),具有自检和自诊断功能;
9、测量精度不受流体密度、粘度、温度、压力和电导率变化的影响,传感器感应电压信号与平均流速呈线性关系,因此测量精度高。
10、测量管道内无阻流件,因此没有附加的压力损失;测量管道内无可动部件,因此传感器寿命极长。
11、由于感应电压信号是在整个充满磁场的空间中形成的,是管道载面上的平均值,因此传感器所需的直管段较短,长度为5倍的管道直径。
12、转换器采用国际最新的单片机(MCU)和表面贴装技术(SMT),性能可靠,精度高,功耗低,零点稳定,参数设定方便。点击中文显示LCD,显示累积流量,瞬时流量、流速、流量百分比等。
13、双向测量系统,可测正向流量、反向流量。采用特殊的生产工艺和优质材料,确保产品的性能在长时候内保持稳定。



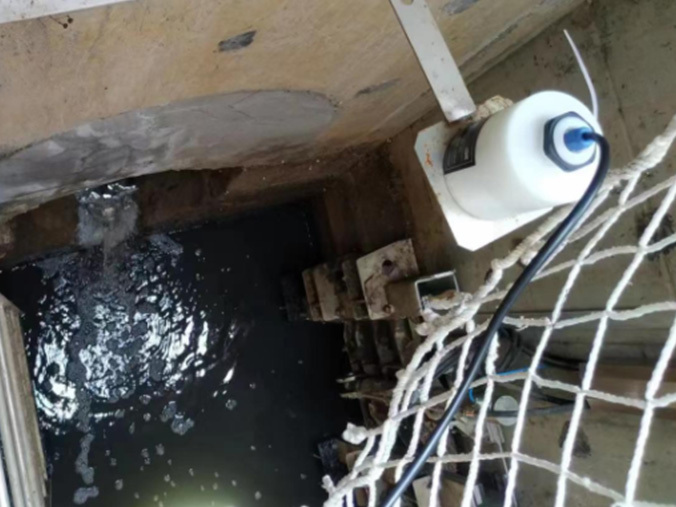

超声波明渠流量计

超声波明渠流量计,利用超声波探头非接触测量方式测出渠道水位值,再通过水位-流量换算法计算出流量。可根据渠道现场情况搭配相应堰槽(巴歇尔槽、矩形堰、三角堰等)或不搭配堰槽单独测量。主要应用在农田灌溉渠道、企业排污口、污水处理厂、水电站生态下泄流量监测等现场。

超声波明渠流量计必须搭配堰槽测量,通常搭配三角堰、矩形堰、巴歇尔槽来测量。在流量40 L/S时,选用巴歇尔槽或矩形堰测量。

超声波明渠流量计应用较为广泛,主要有城市供水引水渠;火电厂引水和排水渠、污水治理流入和排放渠、工矿企业水排放渠、水电站下泄生态流量排放渠、水利工程和农业灌溉用渠道。

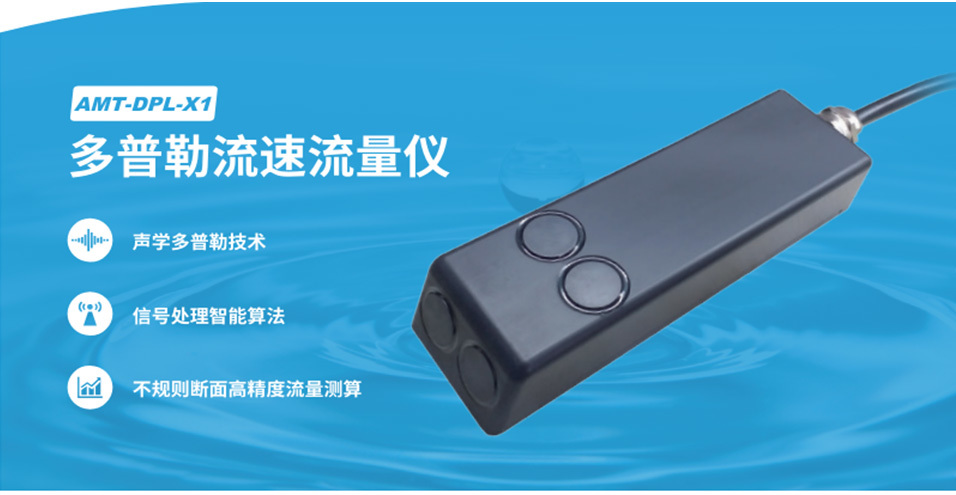

多普勒流量计

多普勒流量计是运用超声波多普勒原理来测量的,根据运用场景的不同,又可以称其为河道流量计、下水道流量计、渠道流量计、农田溉灌流量计、非满管流量计等。它既不需要跟电磁流速流量计一样截开管道安装管段式传感器,也不需要使用截流装置,更不要安装固定的堰槽来控制水流从固定出口流淌。 多普勒流量计在清水和浑水中都可测量,还能测量反向流速。





26G雷达水位计

雷达式水位计是一款高精度且具有水面波动滤波处理的水位测量产品。它采用喇叭天线的设计,降低功耗,宽范围的输入电压,专门设计于野外露天的场所工作,雷达测量原理的优越性,使其适用于以下工作环境:水库、江河、湖、湿地等水位测量、水质易发生变化的水位监测、含大量漂浮物和沉淀物的沟渠、生产大量水草的场所、太阳能供电,偏僻的野外工作以及山洪多发地区。雷达式水位计采用26G高频信号,工作原理是雷达式水位计向液面发26GHz 的雷达波,然后接收液面反射的回波,通过计算接收到回波的时间差来获取雷达式水位计到液面的距离,从而测量水位。





外夹式超声波流量计:



外夹式超声波流量计外夹式超声波流量计系列测量满管的液体流量计,可选择隔爆兼本质安全型,隔爆等级Exd[ib]ⅡBT6,并可选择本质安全型遥控器,防爆等级ExibⅡBT6,可测量的介质:饮用水、河水、海水、地下水冷却水、高温水、污水、润滑油、柴油、燃油化工液体其他均质流体。

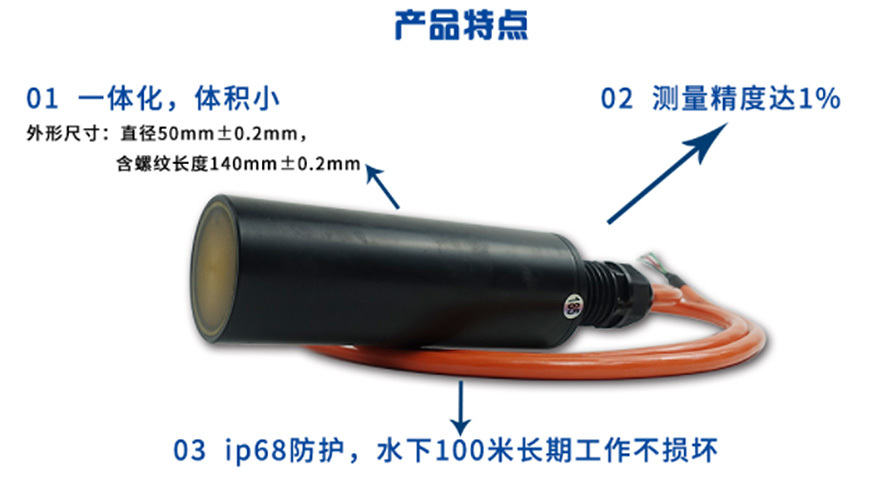

宇征4号水下测距仪

宇征4号超声波水下避障传感器是利用超声波在水中传输,遇到被测物体反射回来,把传感器到被测物体之间的距离测量出来,传输给船舶、浮标、水下无人航行器等设备,既可以作为避障用,也可以用作水下测距用。

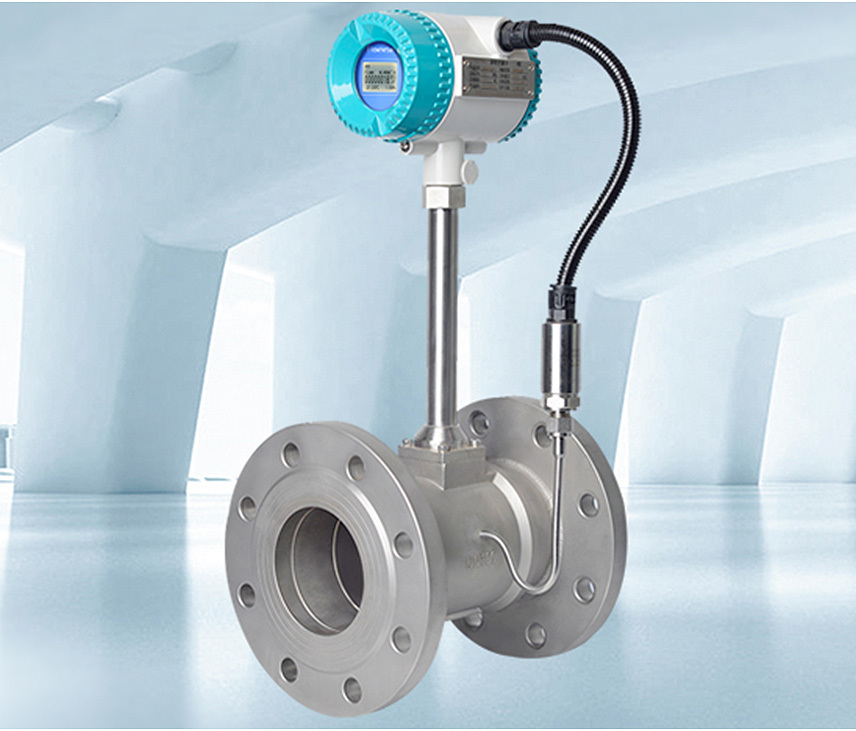

智能温压补偿涡街流量计

涡街蒸汽流量计是主要流量仪表产品之一,广泛应用于石油、化工、冶金、供热等部门。对液体、气体、蒸汽的流量进行检测和计量。

LUGB涡街流量传感器是以卡门和斯特罗哈尔有关旋涡的产生和旋涡与流量关系的理论为依据来测量蒸汽、气体及低粘度液体的流量。在表体中垂直插入式一根三角柱即旋涡的发生体,当表体中有介质流过时,在三角柱的后面交替产生方向相反有规则的卡门旋涡,其旋涡的分离频率F与介质的流动速度V成正比。通过传感头检测出旋涡的个数,就可以测算出流体流速,再根据表体口径计算出被测介质的体积流量。
