高精度超声波液位计在精确灌装生产线的应用解决方案

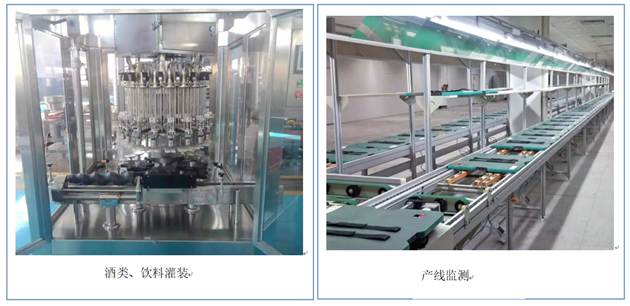

目前,食品营养和安全已经是备受全社会关注的问题.对于果蔬饮料加工和酿酒工业来说,生产过程中各个环节都更注重质量和安全.饮料灌装机的灌装环节也不例外,同样在影响着食品质量以及人们的生活水平.所以饮料灌装机进行灌装时需要实时检测和控制罐内储存液体的温度,液位,密度,流速等因素,以便确保生产过程的安全稳定.灌装中液位测量也是生产过程中主要测量数据之一,以保证生产过程的监测和控制,确保加工设备稳定运行,实时动态监控储罐的储量,所以灌装机中液位测量在农业食品加工行业有着重要的意义.



随着灌装工业生产线中对在线液位监测控制要求的不断提高，需要要求更适用于工业生产，精度更高的测量设备，高精度超声波液位计实现了高精度数据采集及控制系统,具有性价比高、稳定性好、精度高、功耗低、扩展性强等优点,可适用于医疗、工业及实验室的液位测量与控制,也可作其他高精度压力数据采集系统研发参考。





福州东日信息技术有限公司生产的 DRSONAR02 高精度超声波液位计以高测量精度在业内广受欢迎，在测量范围内，测量精度可达 0.8 毫米，分辨率125um。该高精度液位计通过测量的液位数值通过通信总线：RS485直接连接PLC实现测量与控制。



高精度超声波液位计介绍（编号：DRSONAR02）







  •     东日 DRSONAR02 高精度超声波液位计以高测量精度在业内广受欢迎，在测量范围内，测量精度可达 0.8 毫米。
  •     宽范围供电电压，该液位计可在直流 3.6-24V 电压范围内工作，液位计内部已做供电隔离。
  •     电缆出线：4芯，2线电源和2线RS485，通信总线：RS485。
  •     测量数据以直流电流变送显示，通过测量对应电流量，可获得声波在介质中传播的时间，用户可将该参数转换为测量距离。
  •     液位计具备更小的盲区，从探头位置开始，盲区仅为 2 厘米。
  •     高精度，重复精度0.8mm ,分辨率125um。







设备安装及使用说明：
1、DRSONAR02 超声波液位计安装时，探头距离待测液面最近距离不得低于 2 厘米。
2、DRSONAR02 超声波液位计探头测量空液位对应电流信号 4 毫安。
3、DRSONAR02 超声波液位计探头测量液位 60 厘米对应电流信号 20 毫安。
4、液位计安装时需要垂直对射于被测液面，否则测量数据将产生误差。

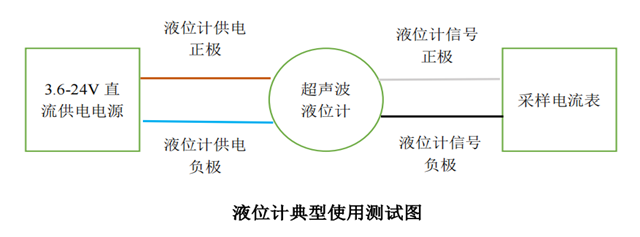

5、该液位计可直接连接 PLC 进行采集测量，用户在使用前，需要对相应的待测液体、距离等对应的电流进行采样标定；
6、DRSONAR02 超声波液位计仅将声波在介质中传播的时间以电流信号的方式向后端传输，液位计本身并不对测到的数据进行处理，因此用户需要根据不同介质测得的不同电流信号进行标定。

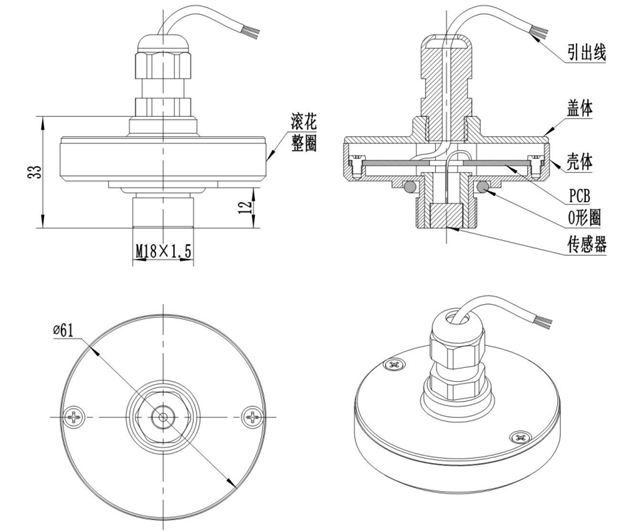

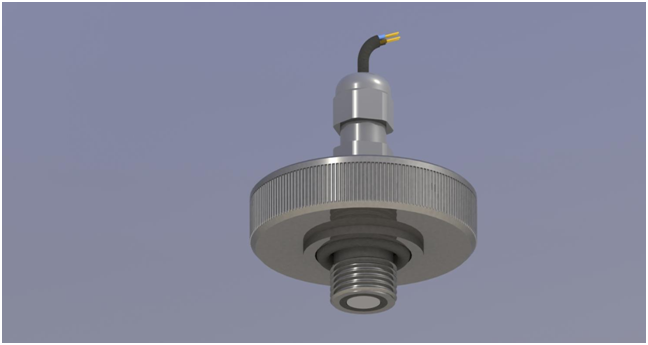

产品外形及尺寸：
