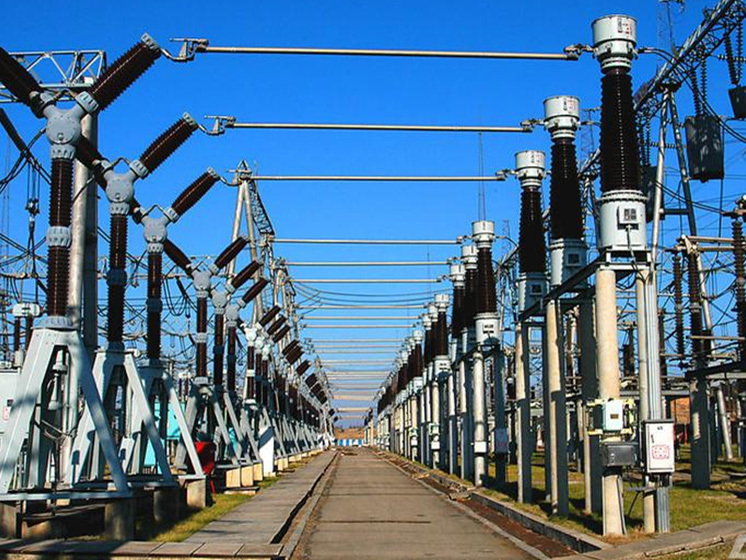

特高压变电站无线测温解决方案


高压电气设备温度监测点都处于高电压、大电流、强磁场的环境中,甚至有的监测点还处在密闭的空间中,由于强电磁噪声和高压绝缘、空间的限制等问题,通常的温度测量方法无法解决这些问题导致无法使用。福州东日信息技术有限公司自主开发设计的无线温度监测系统采用LoRa无线扩频通信技术与节点相连进行信号传输。传感器安装在高压设备上,与接收设备之间无线连接,因此该系统从根本上解决了高压设备接点运行温度不易实时在线监测的难题。





随着变电站自动化技术的推广和应用,无人值班的变电站越来越多,变电站的高压开关柜采用全密封结构,在长期运行过程中,开关的触点和母线连接等部位因老化或接触电阻过大而发热,由于这些发热部位的温度无法监测,设备的运行条件越来越恶劣,发生低压开关柜内抽屉进出线侧、进线柜触头处烧毁等设备事故的概率大大增加,因此,进行安全温度监测及智能化控制是非常有必要的。对此,福州东日LoRa无线测温系列产品能有效解决此类问题。



 无线温度监测系统具有极高的可靠性和安全性,可直接安装到每台高压开关、母线接头、户外刀闸、变压器等容易产生高温的电气接点处。系统配备标准通讯接口,可联网运行。通过上位机软件,可记录高压设备实时运行温度的数据。为高压设备的维修提供历史数据,实现了高压设备热故障预知维护。


产品介绍





  •     DRLTW03-NTC-CT测温表带产品内置B3950 10K 1%高精度NTC热敏探头,配合内部10ppm低温飘0.1%高精度10k采样电阻,可提供高达±1℃的测温精度。
  •     采用LoRa无线扩频收发器芯片进行发射调制。
  •     它是超低启动电流CT取电、最小启动电流3A,远距离传输的ISM频段无线测温产品。
  •     正常温度发射周期30秒,异常温度发射周期10秒。
  •     工作寿命≥10年。
  •     防水防尘等级:IP68。




东日无线测温装置系统拓扑图





系统描述:
1、接收无线温度传感器上传的温度和工作电压,所有参数灵活设置,操作方便,掉电不丢数据,当有报警事件发生时,开关按钮变红色提示(后续可加蜂鸣提示)。
2、记录曾发生过报警测温位置的温度,可查询每一个测温点的历史曲线,每个测温点的数据冻结密度可以设置。
3、每个无线接收装置可以带载的最大数量240个传感器,通过USB接口连接工控一体机或者本地中控电脑,实现本地管控,也可以通过4G-5G或者WIFI上传数据,实现互联网远程监控、用户移动端监测。
4、远程信号接收器,通过RS-485/UART接口远程连接PLC或中控电脑,集中接收显示主机带有RS485通讯接口,所测得温度数据可以通过RS485总线的方式将温度数据上传至后台管理系统进行数据分析处理。一旦被监测设备温度异常,后台系统马上发出报警信号,真正实现了开关室无人值守。
