高压母排电缆接头无线测温解决方案


在由众多发电、输电、变电、配电及用电设备连接而成的电力系统中,为避免因温度过高,导致设备老化,设备烧坏,供电中断,一次设备起火爆炸等严重事故。高压母排、电缆搭接处有接触电阻,当大电流通过时会产生热量,容易导致设备烧毁或突然停电等事故。因此,对各电气节点进行长期的温度监测能避免因严重故障而造成用户的人身伤害及经济损失。 为此,福州东日信息为客户提供一套完善的无线测温监测方案。在高、低压电力系统中对各电气节点的温度进行准确地监测,确保电力系统安全、稳定、可靠地运行。

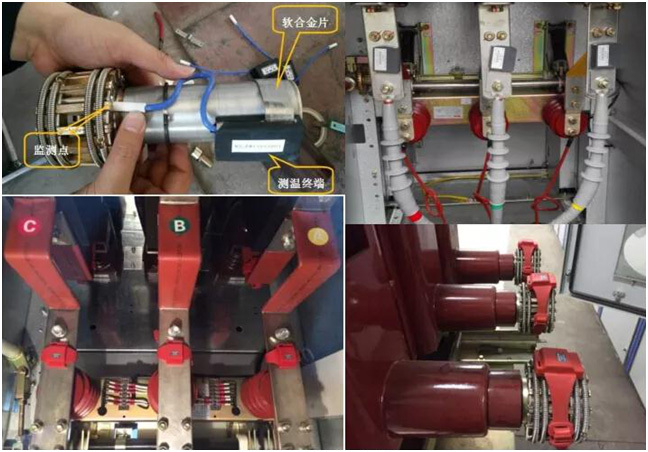

福州东日无线测温是将温度传感器固定安装在变压器节点、电缆搭线头、动静触头、易发热的节点等上,监测温度传感器通过LoRa无线传输的方式到测温主机上,然后由云平台大数据传到总控制中心或者手机小程序上,可以实现24小时全天候的温度监测.



 无线温度监测系统具有极高的可靠性和安全性,可直接安装到每台高压开关、母线接头、户外刀闸、变压器等容易产生高温的电气接点处。系统配备标准通讯接口,可联网运行。通过上位机软件,可记录高压设备实时运行温度的数据。为高压设备的维修提供历史数据,实现了高压设备热故障预知维护。


LoRa无线测温产品介绍(DRLTW03-NTC-CT)



  1. DRLTW03-NTC-CT测温表带产品内置B3950 10K 1%高精度NTC热敏探头,配合内部10ppm低温飘0.1%高精度10k采样电阻,可提供高达±1℃的测温精度。
  2. 采用LoRa无线扩频收发器芯片进行发射调制。
  3. 它是超低启动电流CT取电、最小启动电流3A远距离传输的ISM频段无线测温产品
  4. 正常温度发射周期30秒,异常温度发射周期10秒。
  5. 工作寿命≥10年。
  6. 防水防尘等级:IP68。

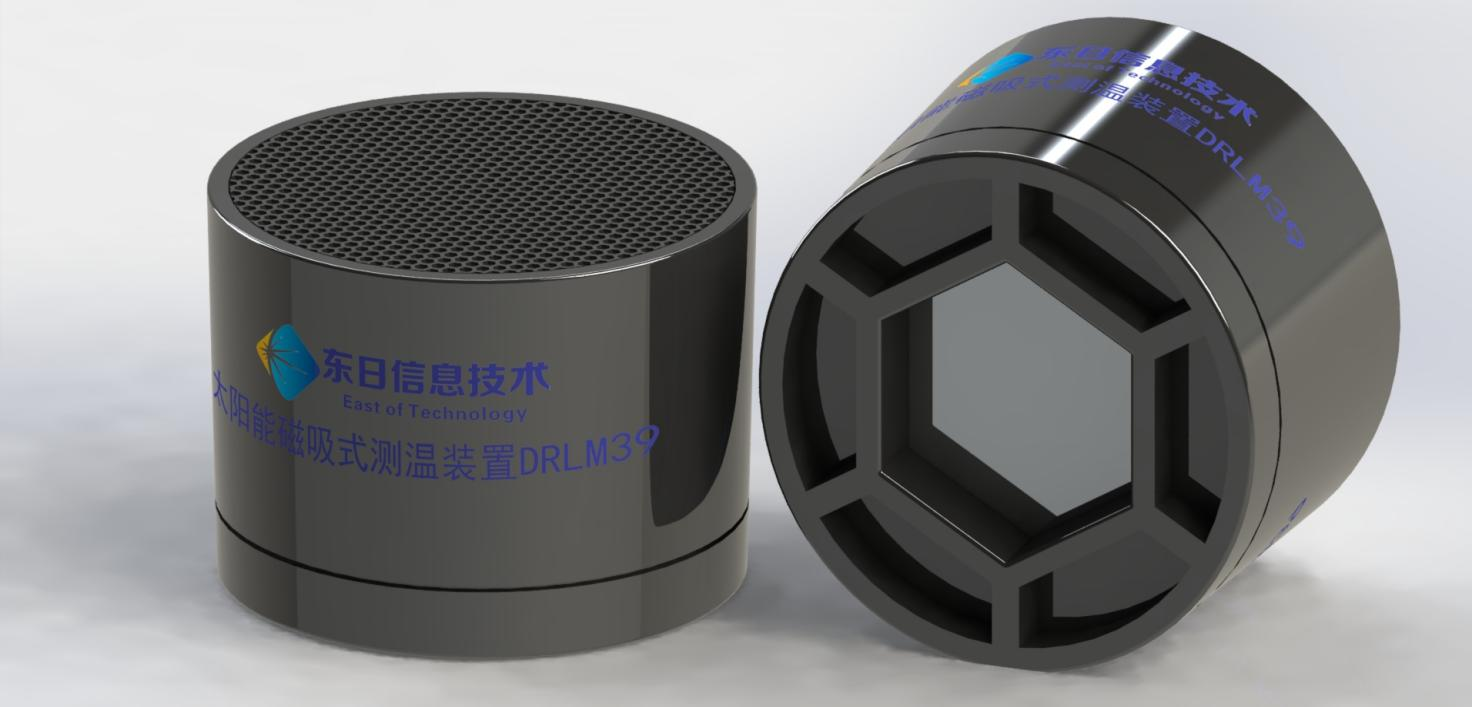

太阳能磁吸式无线测温装置(DRLM39)

  • 产品介绍

    DRLM39太阳能磁吸式测温装置是东日信息自主研发的一款宽测温范围、高测量精度、高防尘防水等级的一体式无线测温装置。它可依靠内置的强力磁铁吸附于被测物表面或螺栓上进行测温,安装方便无线断电操作。产品具备一次锂亚电池和充电电池+太阳能双路供电模式,可兼具高频次的测温发射速率和极长的连续工作时长的优势,在10秒采样60秒无线发射的频次下,可无光照仓储1年以上,户外安装工作10年以上。它是低功耗、远距离传输的ISM频段无线测温产品,采用LoRa无线扩频收发器芯片进行发射调制,具有极佳的无线抗干扰性能

    产品运用

  • 户外电力测温无线报警应用
  • 工业测温无线报警应用

产品概述

参数

单位

内置一次电池容量

1000

mAH

内置充电电池容量

45

mAH

太阳能板功率

0.125

W

存储温度

-40~+85

工作温度

-40~+85

防水等级

IP68

/

测温范围

-40~+200

测温精度

±1

测温本体尺寸

D51.5*H29.6

mm

测温本体+螺栓套1尺寸

D51.5*H36.6

mm

测温本体+螺栓套2尺寸

D51.5*H39.1

mm

重量

~120

g

无光照仓储年限

1

Year

户外安装使用寿命

10

Year

通信频带

470M~510M

HZ

最大发射功率

~15

dBm

温度采样周期

~10

s

正常温度发射周期

~60

s

温度突变发射周期

~10

s

*Note1:高温和低温存储会影响电池容量,尽量在室温环境下进行仓储。

*Note2:产品可在数分钟时间内测量200℃高温并发出高温告警,但不可长时间测量200℃高温,长时间测量会导致强力磁铁消磁。

*Note3:测量室温温度可达±1%,测量高温和低温误差会增加。

*Note4:产品灌胶量存在少量差异会导致重量存在一定误差。

*Note5:两次温度采样温差超过2℃定义为温度突变,检测到温度突变会马上发射一次测温数据。

产品的组成与尺寸

产品由测温本体和螺栓套组成,在测试金属平面上的温度时,采用测温本体即可磁吸于金属表面。测试螺栓上的温度时,可在测温本体上粘接对应尺寸的螺栓套来进一步加固。其中螺栓套1适用于M12\14\16尺寸的螺栓,螺栓套2适用于M18\20尺寸的螺栓

                                                                             图2. 测温本体尺寸

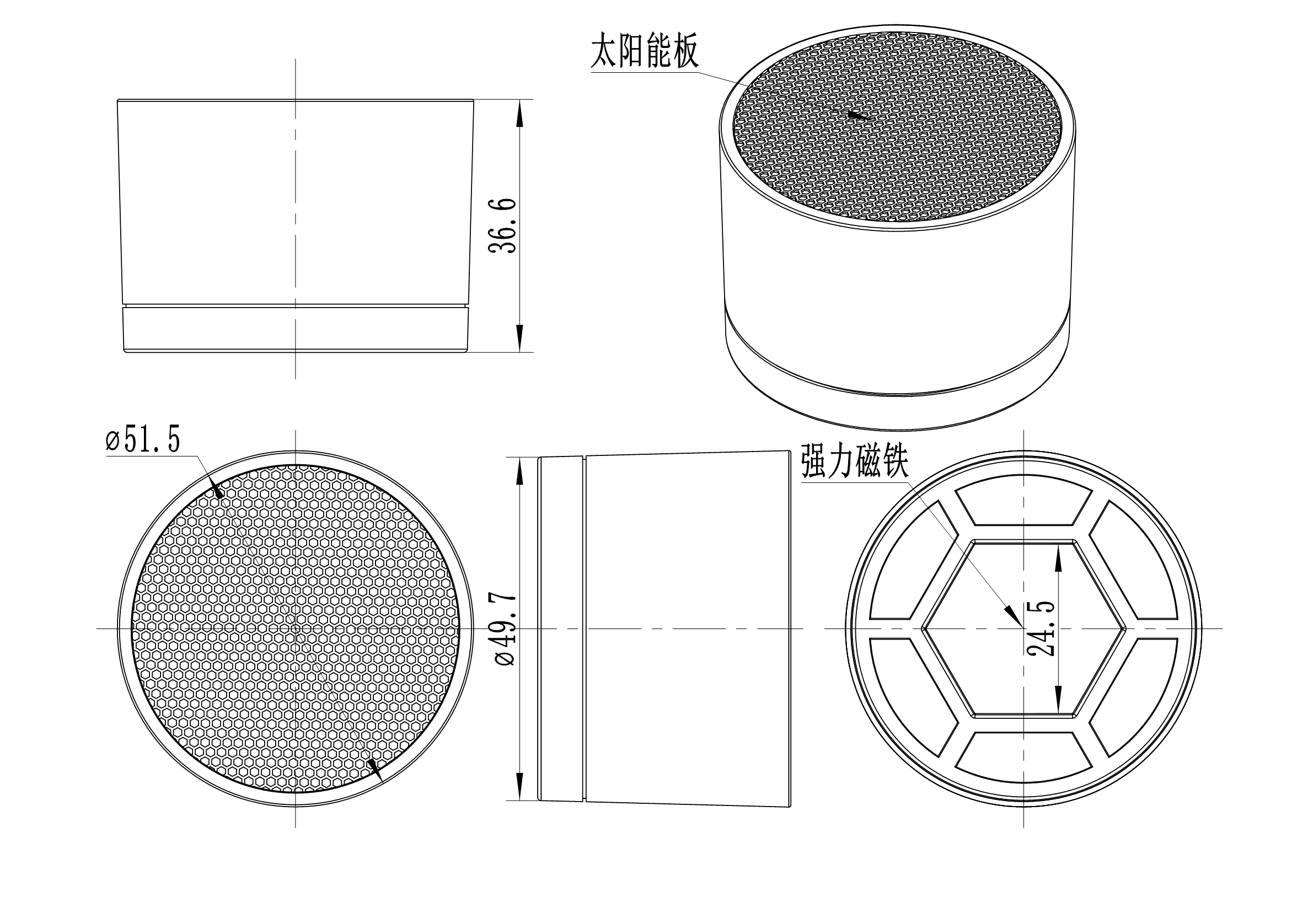

                                                                  图3:测温本体+螺栓套1尺寸

图4.测温本体+螺栓套2尺寸

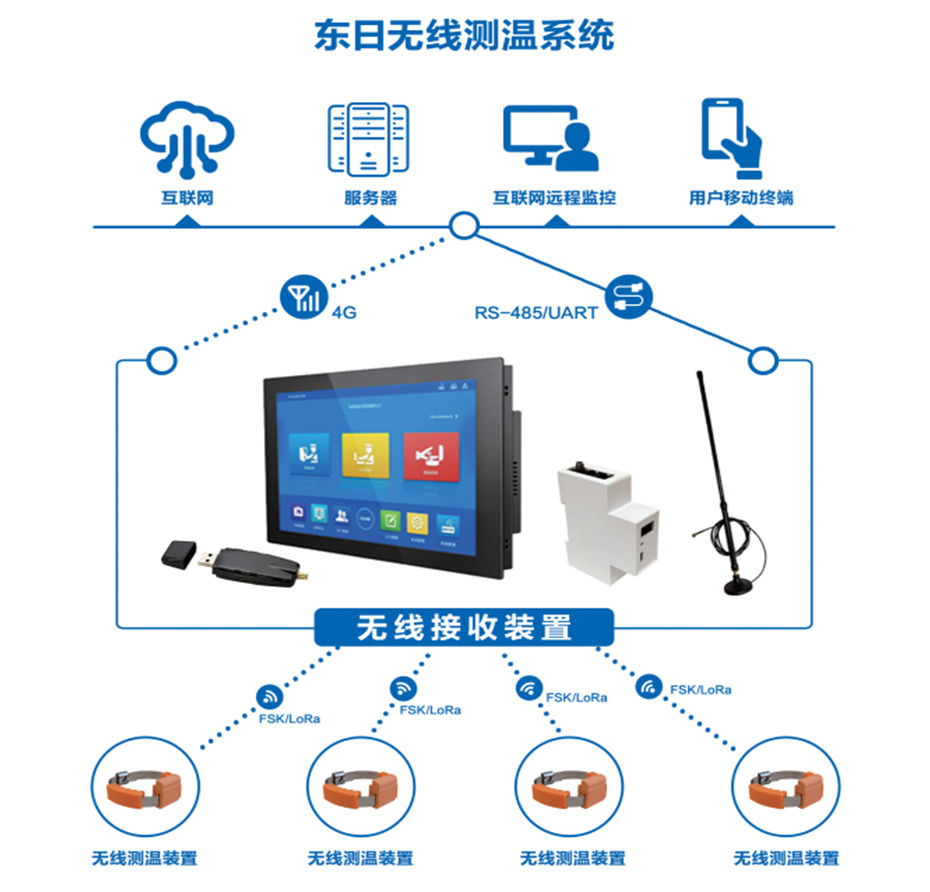

东日无线测温装置系统拓扑图





系统描述:

  1. 接收无线温度传感器上传的温度和工作电压,所有参数灵活设置,操作方便,掉电不丢数据,当有报警事件发生时,开关按钮变红色提示(后续可加蜂鸣提示)。
  2. 记录曾发生过报警测温位置的温度,可查询每一个测温点的历史曲线,每个测温点的数据冻结密度可以设置。
  3. 每个无线接收装置可以带载的最大数量240个传感器,通过USB接口连接工控一体机或者本地中控电脑,实现本地管控,也可以通过4G-5G或者WIFI上传数据,实现互联网远程监控、用户移动端监测。
  4. 远程信号接收器,通过RS-485/UART接口远程连接PLC或中控电脑,集中接收显示主机带有RS485通讯接口,所测得温度数据可以通过RS485总线的方式将温度数据上传至后台管理系统进行数据分析处理。一旦被监测设备温度异常,后台系统马上发出报警信号,真正实现了开关室无人值守
