高压开关柜测温解决方案


一、测温产品概述

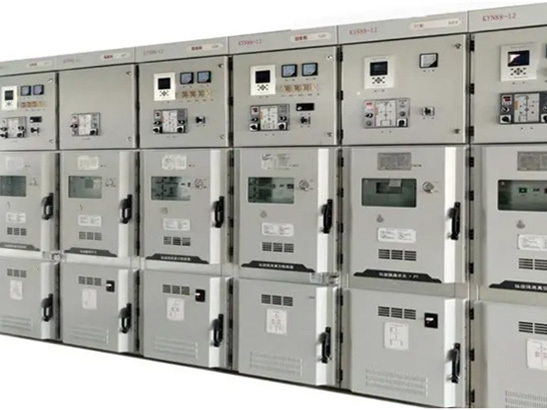

高压开关柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用。高压开关柜按作电压等级在3.6kV~550kV的电器产品,高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器,高压操作机构、高压防爆配电装置和高压开关柜等几大类。



开关柜具有架空进出线、电缆进出线、母线联络等功能。主要适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织、厂矿企业和住宅小区、高层建筑等各种不同场所。



开关柜应满足“交流金属封闭开关设备标准”的有关要求,由柜体和断路器二大部分组成,柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。





各种高压电缆接头等由于气候冷热变化、氧化、材料老化、锈蚀、松动等原因易造成接触不良、接触电阻增大。在大电流通过时,容易烧坏设备,严重的甚至引起一次设备起火爆炸。若对这些温升故障点的运行状态进行动态追踪监测,不仅可以防止、杜绝此类事故的发生,而且亦为电力系统安全可靠分析和科学调度提供重要的决策依据。



这些温度的异常点通过人力排查不能及时的发现隐患点,通过多年的实践,我司推出了一系列的测温产品,可适用于各种不同的测温环境。产品已大量的运行在国内的各行各业的电力系统中,为避免高压电气设备事故起到了很好的监测作用。



实践证明我司的测温产品性能稳定可靠,测量数据准确,并获得了客户的一致好评。


产品介绍





  •     DRLTW03-NTC-CT测温表带产品内置B3950 10K 1%高精度NTC热敏探头,配合内部10ppm低温飘0.1%高精度10k采样电阻,可提供高达±1℃的测温精度。
  •     采用LoRa无线扩频收发器芯片进行发射调制。
  •     它是超低启动电流CT取电、最小启动电流3A,远距离传输的ISM频段无线测温产品。
  •     正常温度发射周期30秒,异常温度发射周期10秒。
  •     工作寿命≥10年。
  •     防水防尘等级:IP68。

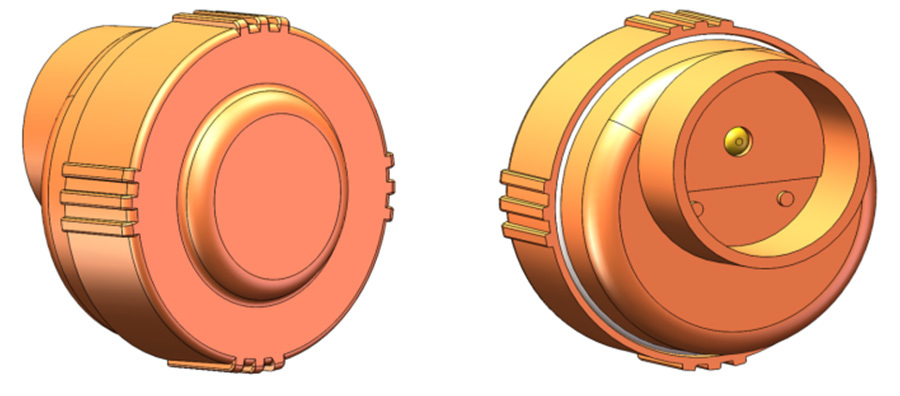

LoRa磁吸式测温(DRLM40-1)






  •     DRLM40-1模块是一款采用磁吸方式的无线测温产品,可吸附安装于被测物表面的螺丝帽上,非常便于安装和拆卸。
  •     它内置高精度温度采样元件,可提供高达1%的精度。
  •     采用LoRa无线扩频通信技术进行发射调制,是低功耗、抗干扰及远距离传输的ISM频段无线模块。
  •     可用于电力、石油、化工、冶金及各种工业自动化可磁吸的测温场所.。
  •     常态上报周期300秒,温度突变时上报周期10秒,温度突变标准≥2℃(两次采样温差)
  •     内置电池容量1200mAh,工作寿命>5年。
  •     防水防尘等级:IP68。



东日无线测温装置系统拓扑图





系统描述:
1、接收无线温度传感器上传的温度和工作电压,所有参数灵活设置,操作方便,掉电不丢数据,当有报警事件发生时,开关按钮变红色提示(后续可加蜂鸣提示)。
2、记录曾发生过报警测温位置的温度,可查询每一个测温点的历史曲线,每个测温点的数据冻结密度可以设置。
3、每个无线接收装置可以带载的最大数量240个传感器,通过USB接口连接工控一体机或者本地中控电脑,实现本地管控,也可以通过4G-5G或者WIFI上传数据,实现互联网远程监控、用户移动端监测。
4、远程信号接收器,通过RS-485/UART接口远程连接PLC或中控电脑,集中接收显示主机带有RS485通讯接口,所测得温度数据可以通过RS485总线的方式将温度数据上传至后台管理系统进行数据分析处理。一旦被监测设备温度异常,后台系统马上发出报警信号,真正实现了开关室无人值守。
